Bygger själv
Jag bygger allt jag använder själv, som exempelvis datorer. Det har blivit ett antal under åren. Här skall jag nu visa hur det såg ut när jag byggde en riktigt snabb och ovanlig dator.
Tangentbordet
Datorn jag skall beskriva byggde jag in i tangentbordet. Kravet var att prestanda skall ligga i topp och inga andra avkall mot andra typer av datorer fick inte förekomma. För att det skulle fungera tvingades jag använda vattenkylning av både processor och nätaggregat.
Specifikationer
datorn har en processor av typen Intel i7 på 4 GHz. Den har 16 GB internminne och SSD-disk. Som operativsystem använder jag här Windows 7 64 bit. Hårddisken kan bytas ut utan att öppna datorn. Detta är gjort så med tanke på att växla till Linux snabbt och enkelt.
Prestanda
När datorn var färdig visade det sig att detta var den snabbaste dator jag byggt. Windows startar upp på 7 sekunder från påsättning till att man kan jobba i Windows.
Så här såg det ut när jag byggde datorn
Jag låter bilderna tala med lite förklarande text ibland:

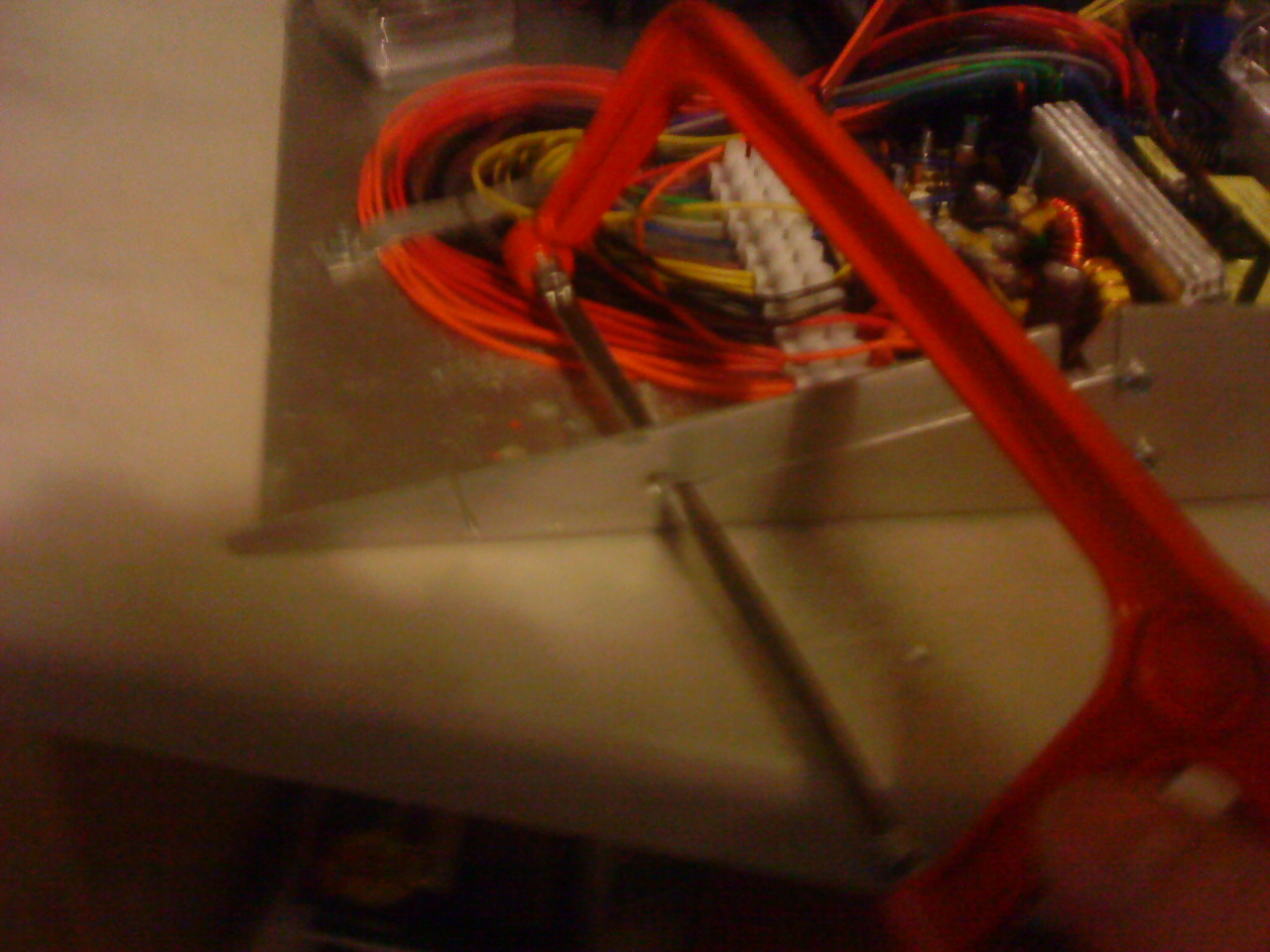

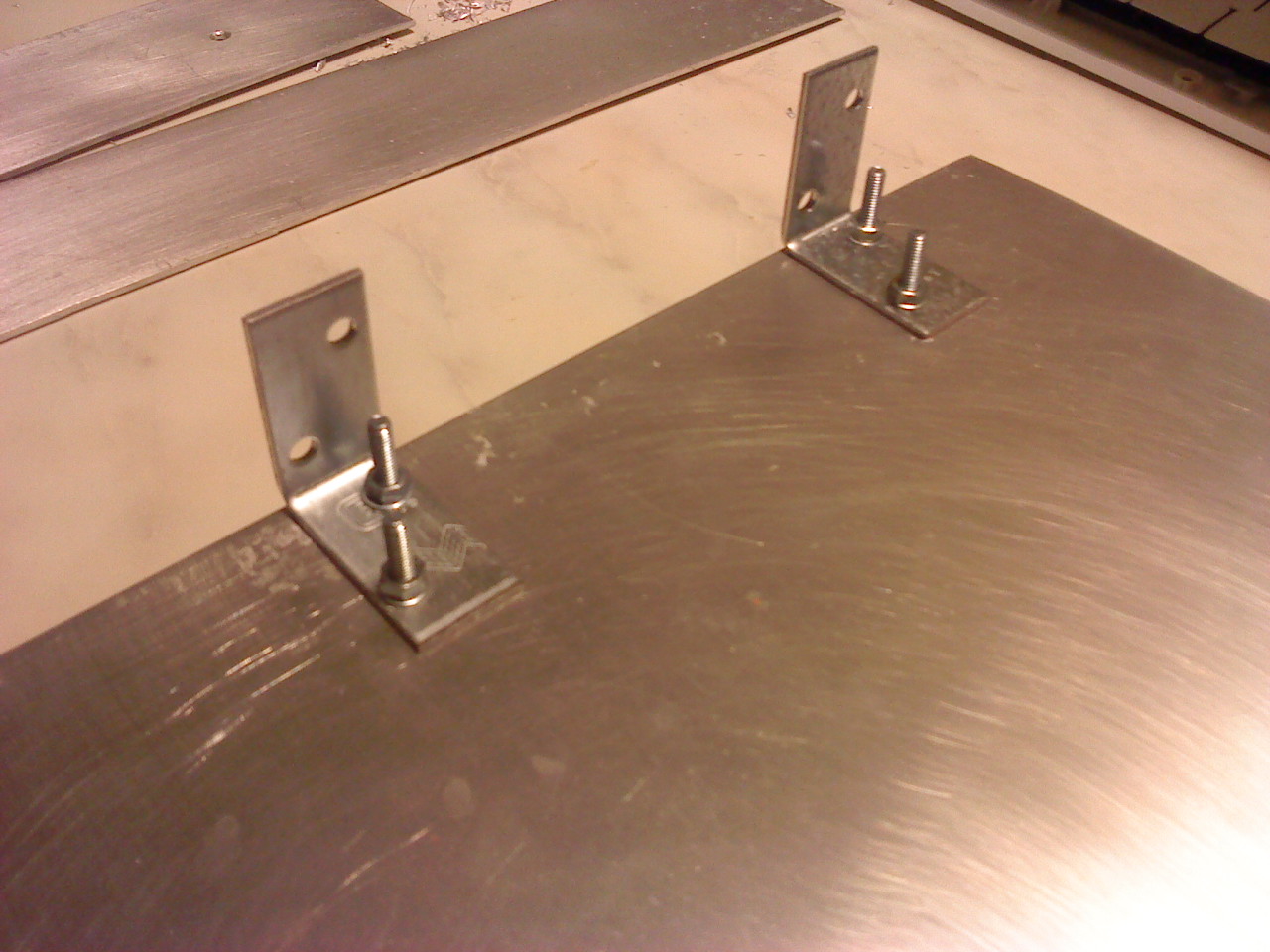

Datorn byggdes helt i 2 mm aluminiumplåt och fogades samman av galvade plåtvinklar. Skruvarna kapades av när det var klart.
x
x
x
x
Här är ena sidan monterad.
x
x
x
x

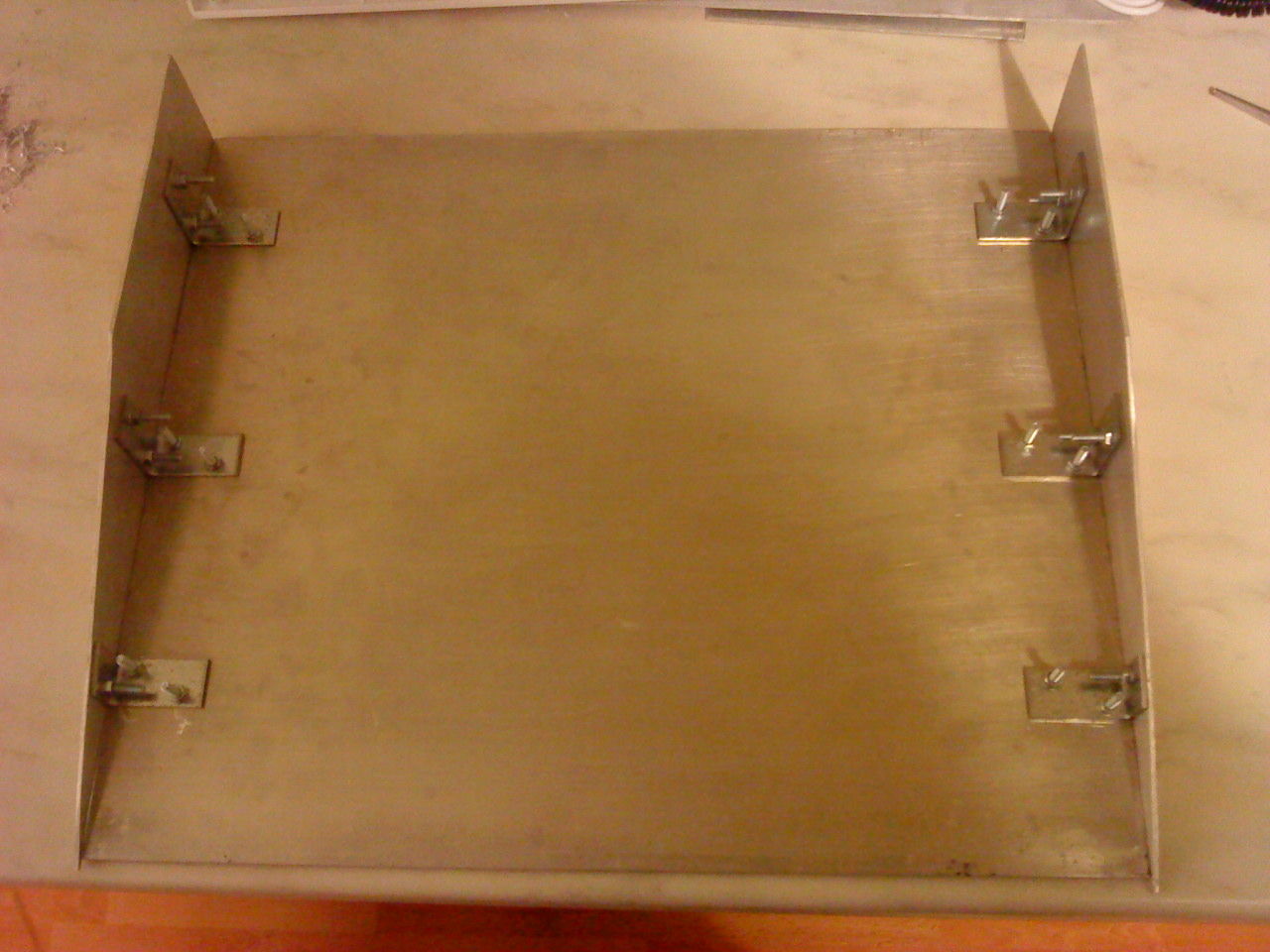

Två sidor monterade.
x
x
x
x

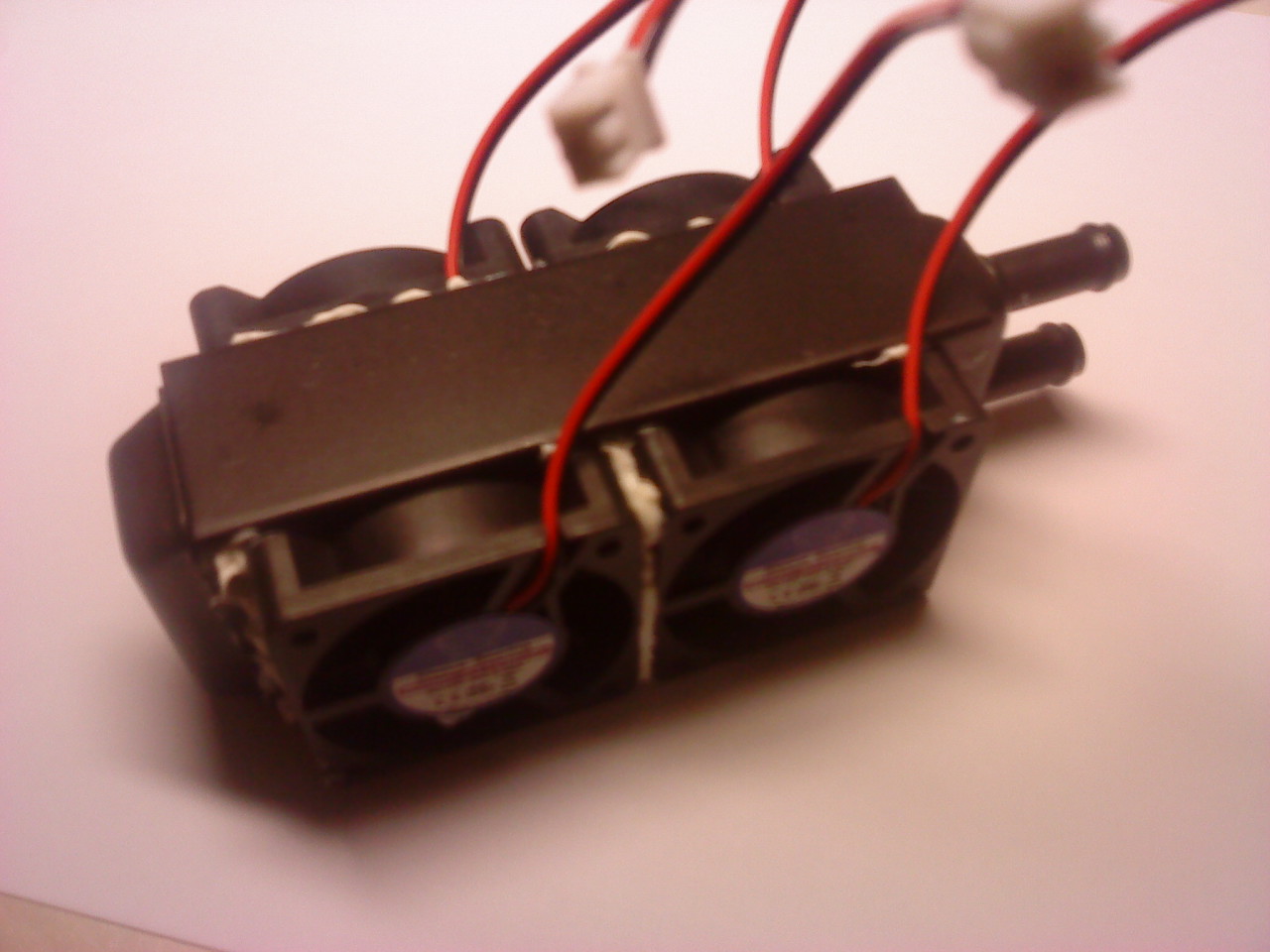

En kylmodul monterad. Det gick åt tre sådana kylare med sammanlagt 9st 40mm fläktar bara för kylarna.
x
x
x
x

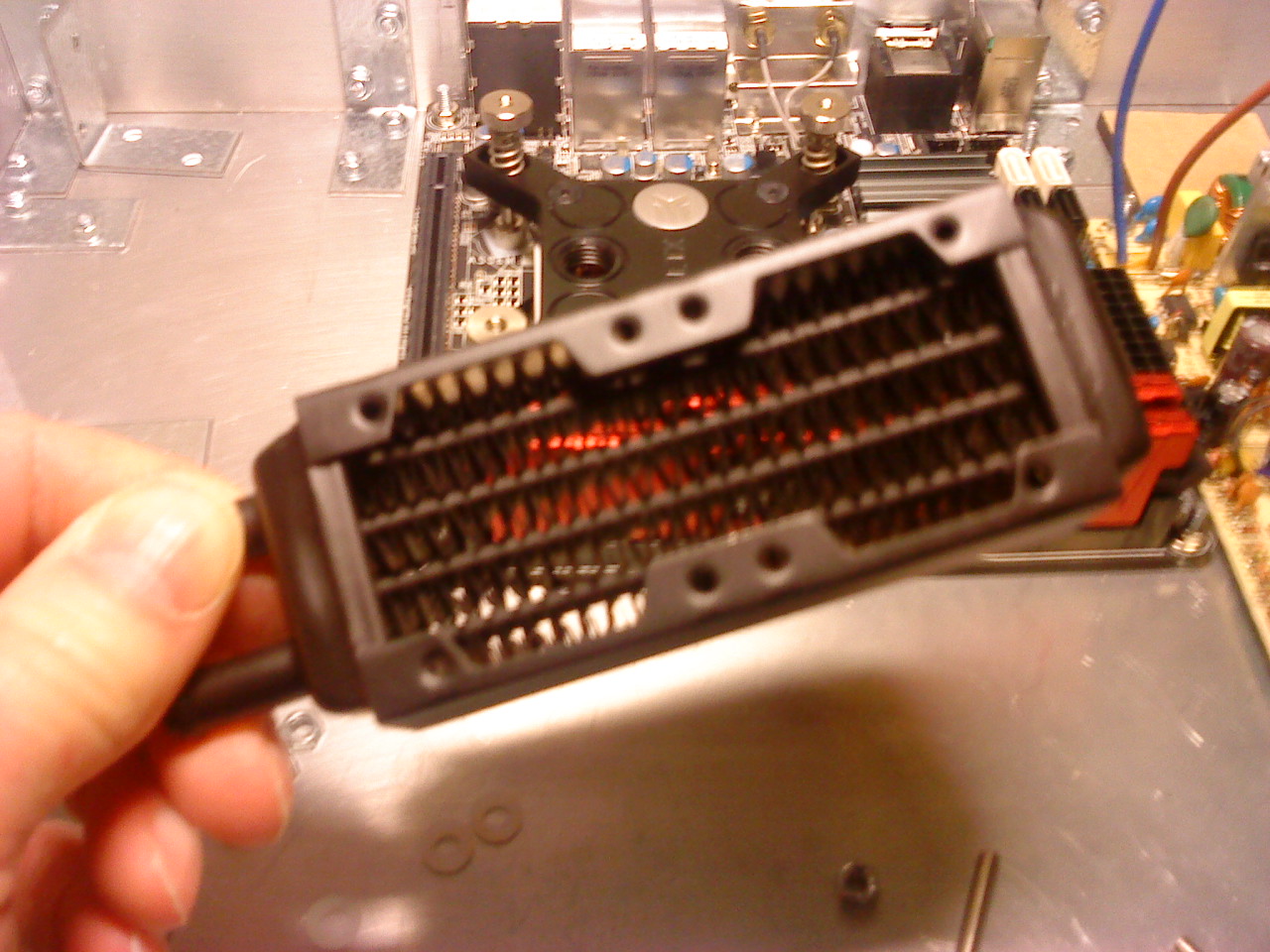

En kylare på nära håll utan fläktar.
x
x
x
x

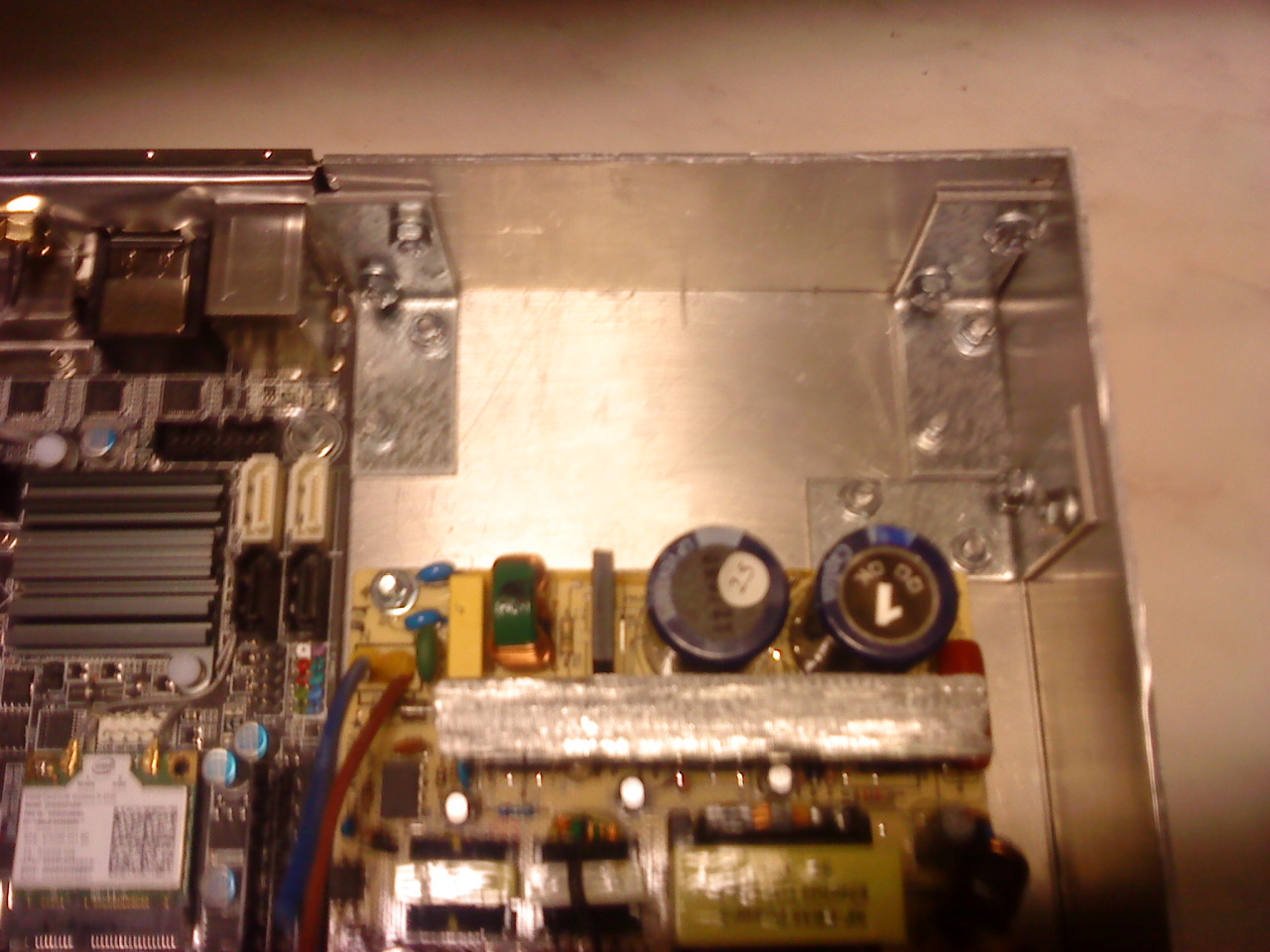

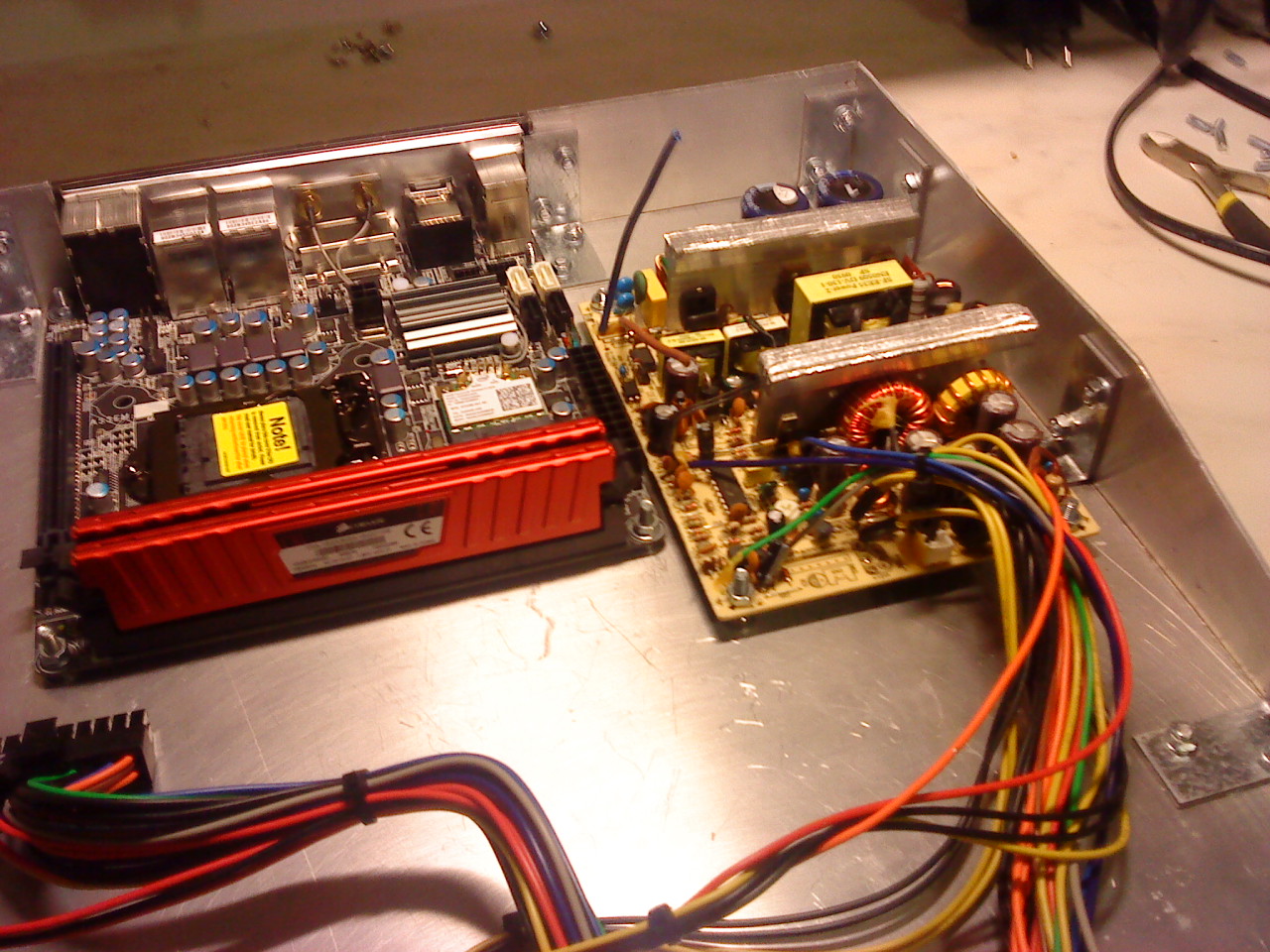

För att kunna bygga med upptagna hål mm på rätt plats måste innehållet monteras till viss del.
x
x
x
x
x
x
x
x
x
x
x
x

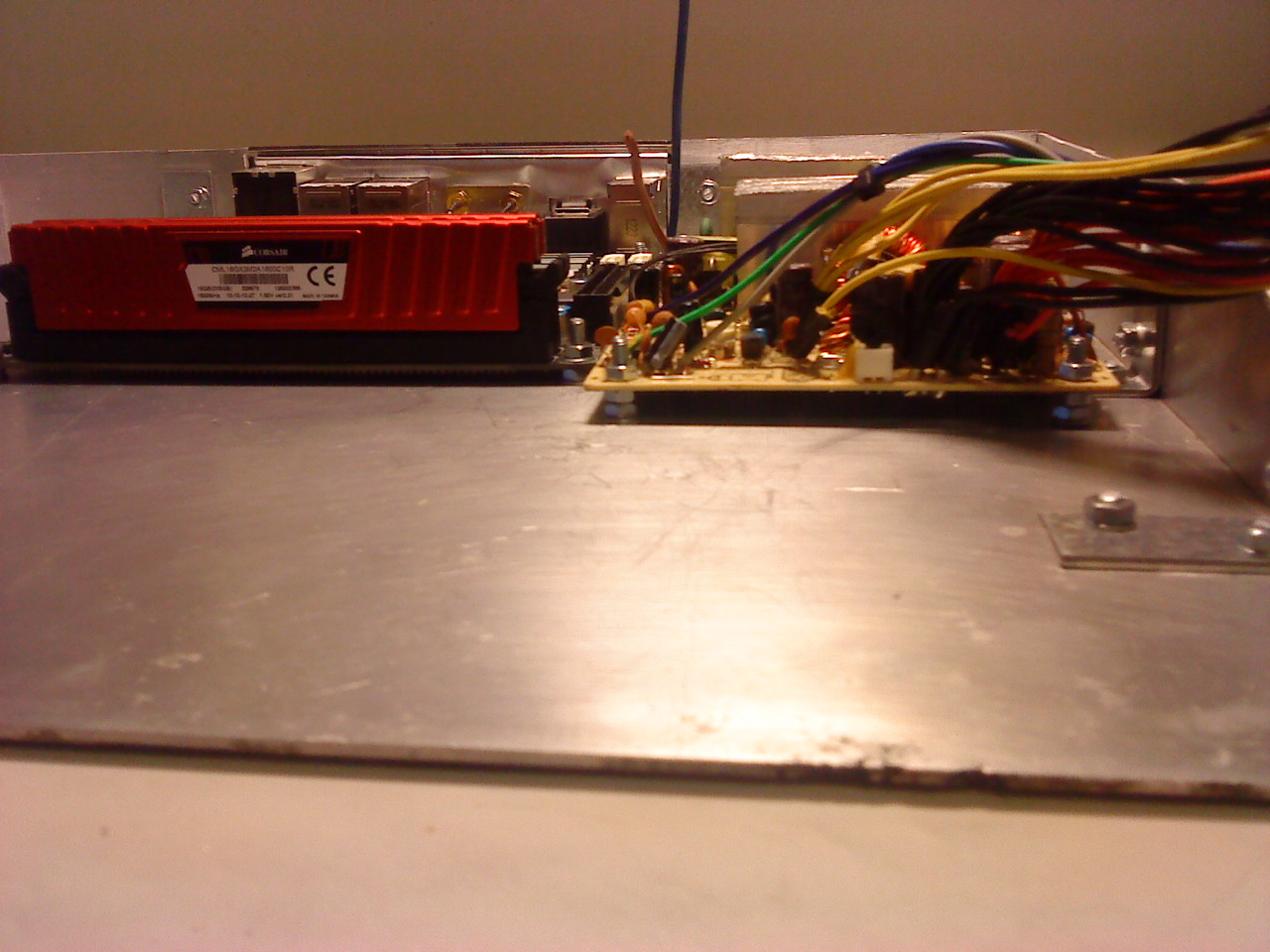

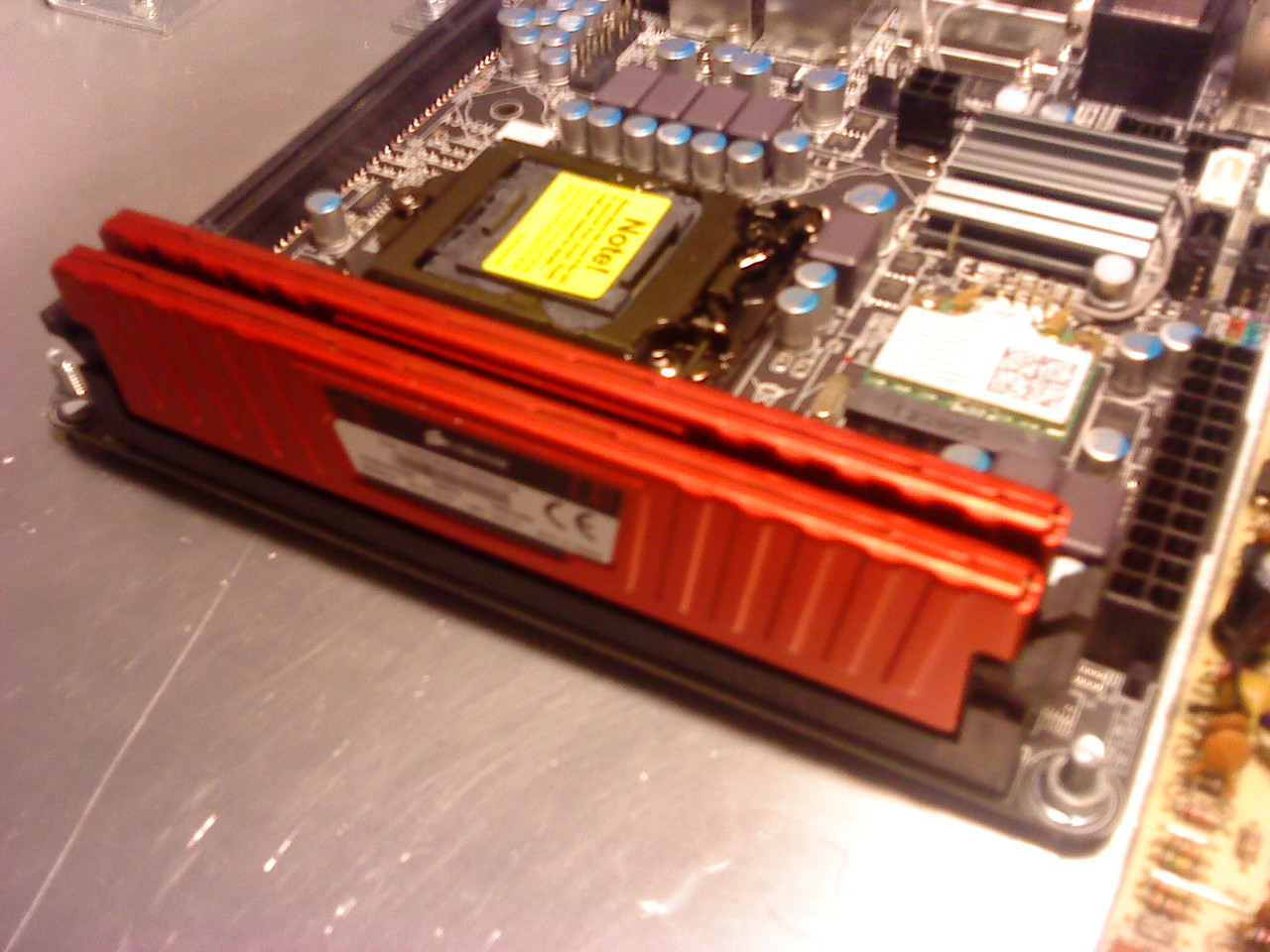

2st 8Gb (=16Gb) internminnen med kylflänsar används.
x
x
x
x

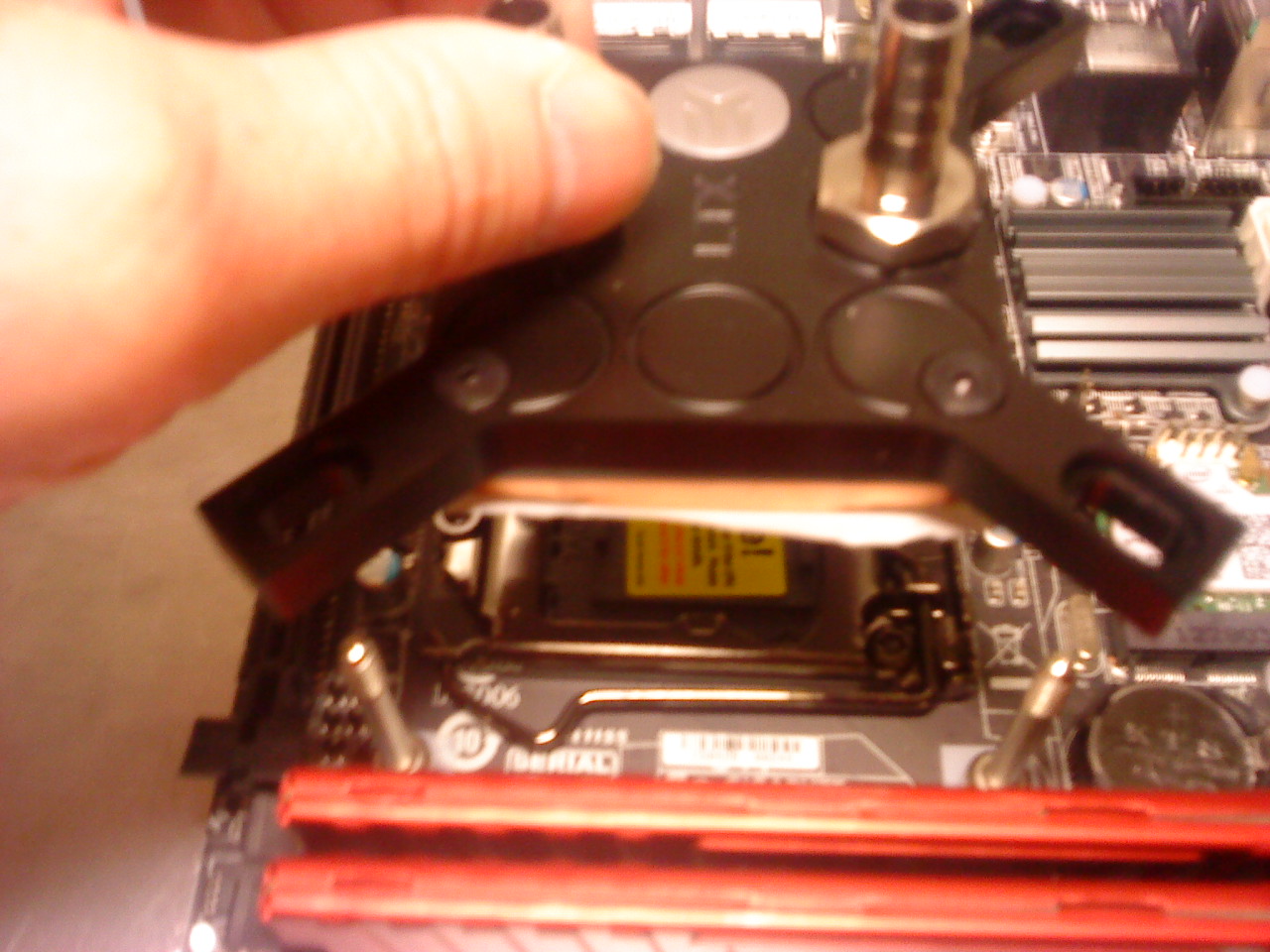

Processorkylarblocket sätts på plats.
x
x
x
x

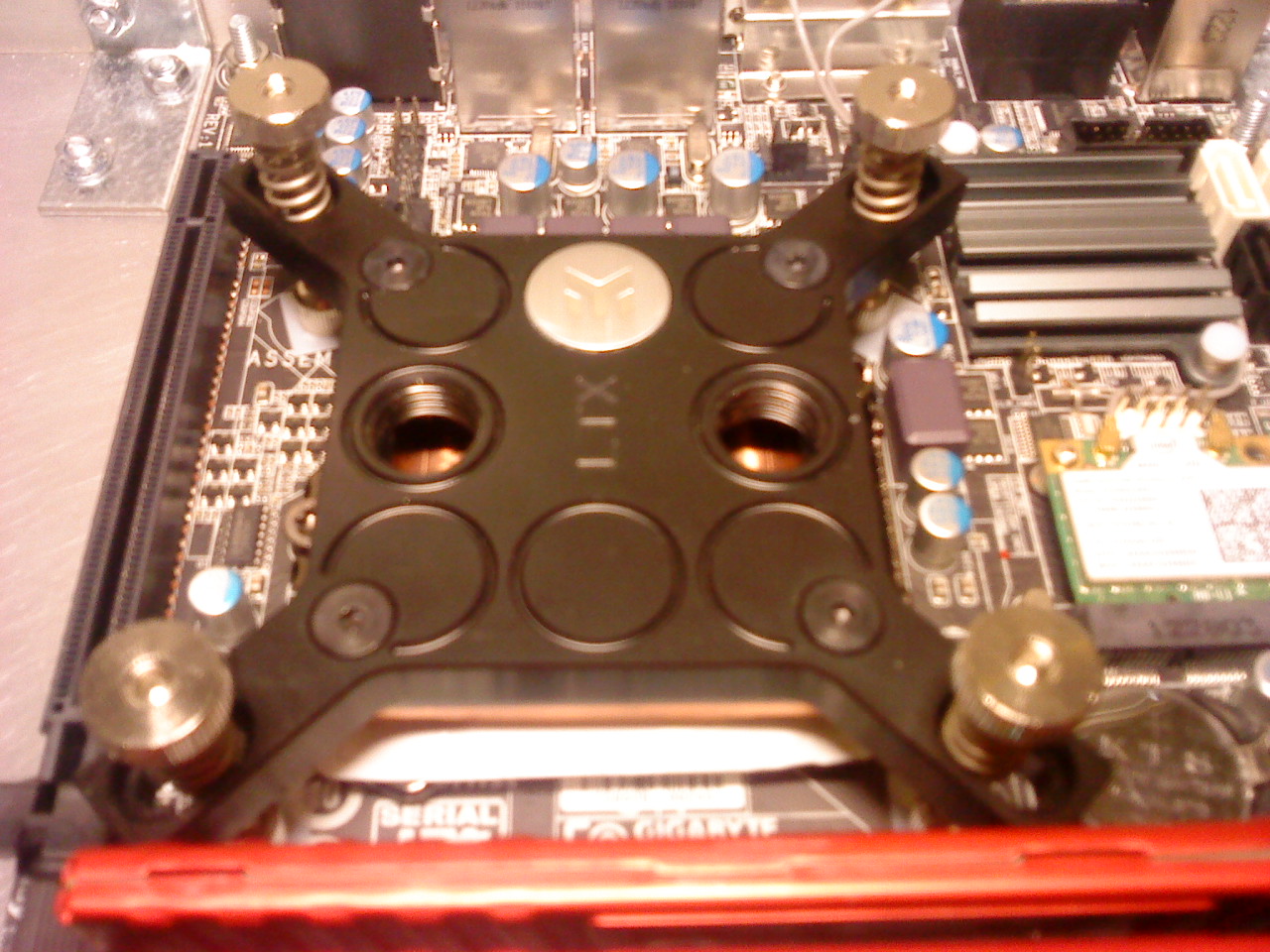

Processorkylarblocket monterat.
x
x
x
x

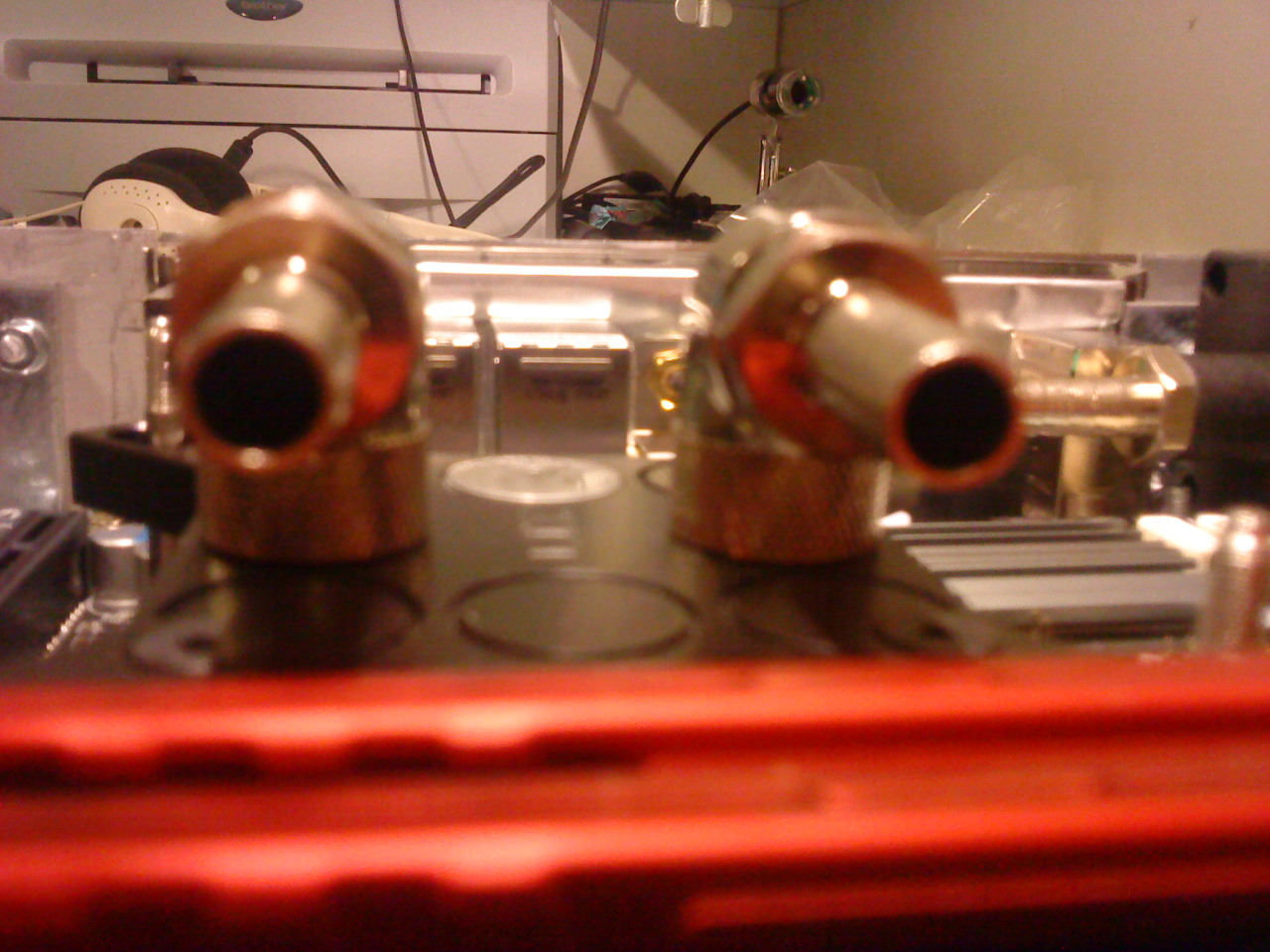

Vattenkopplingar monterade på kylarblocket.
x
x
x
x

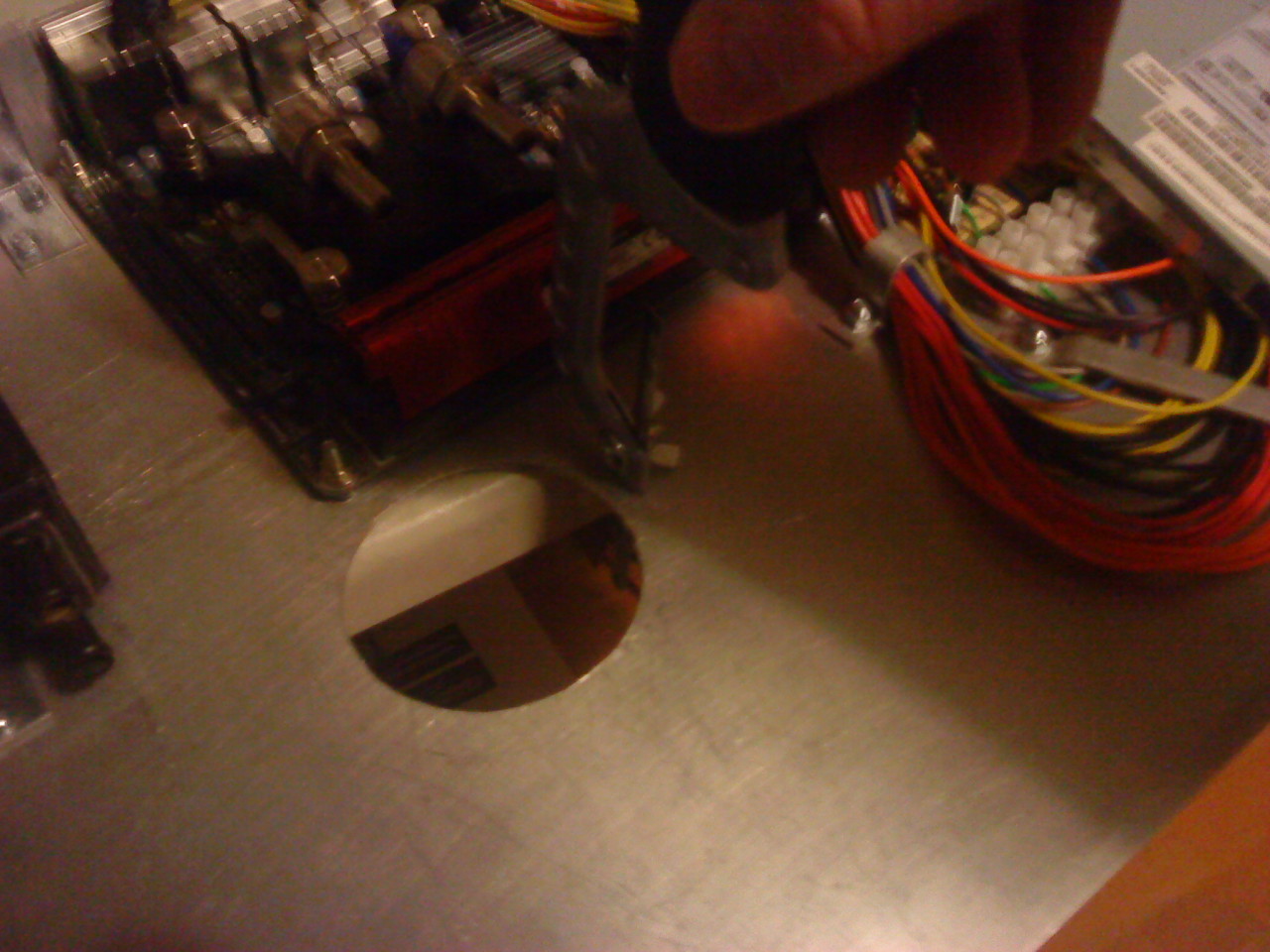

Hål under maskinen tas upp hål för inkommande luft. Två skall sågas, här är ett av dem klar.
x
x
x
x

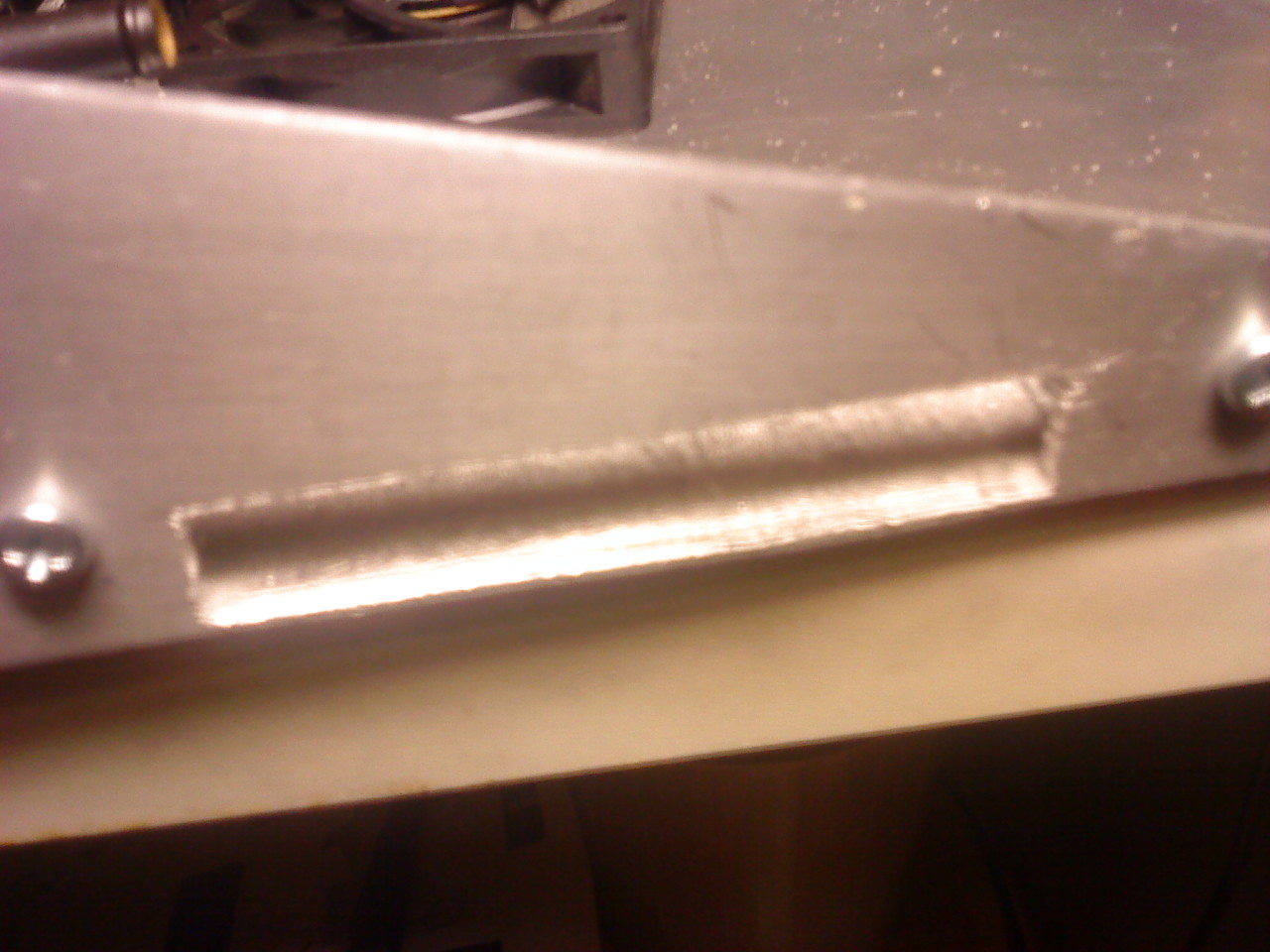

Öppning för Slott-in DVD sågas upp.
x
x
x
x

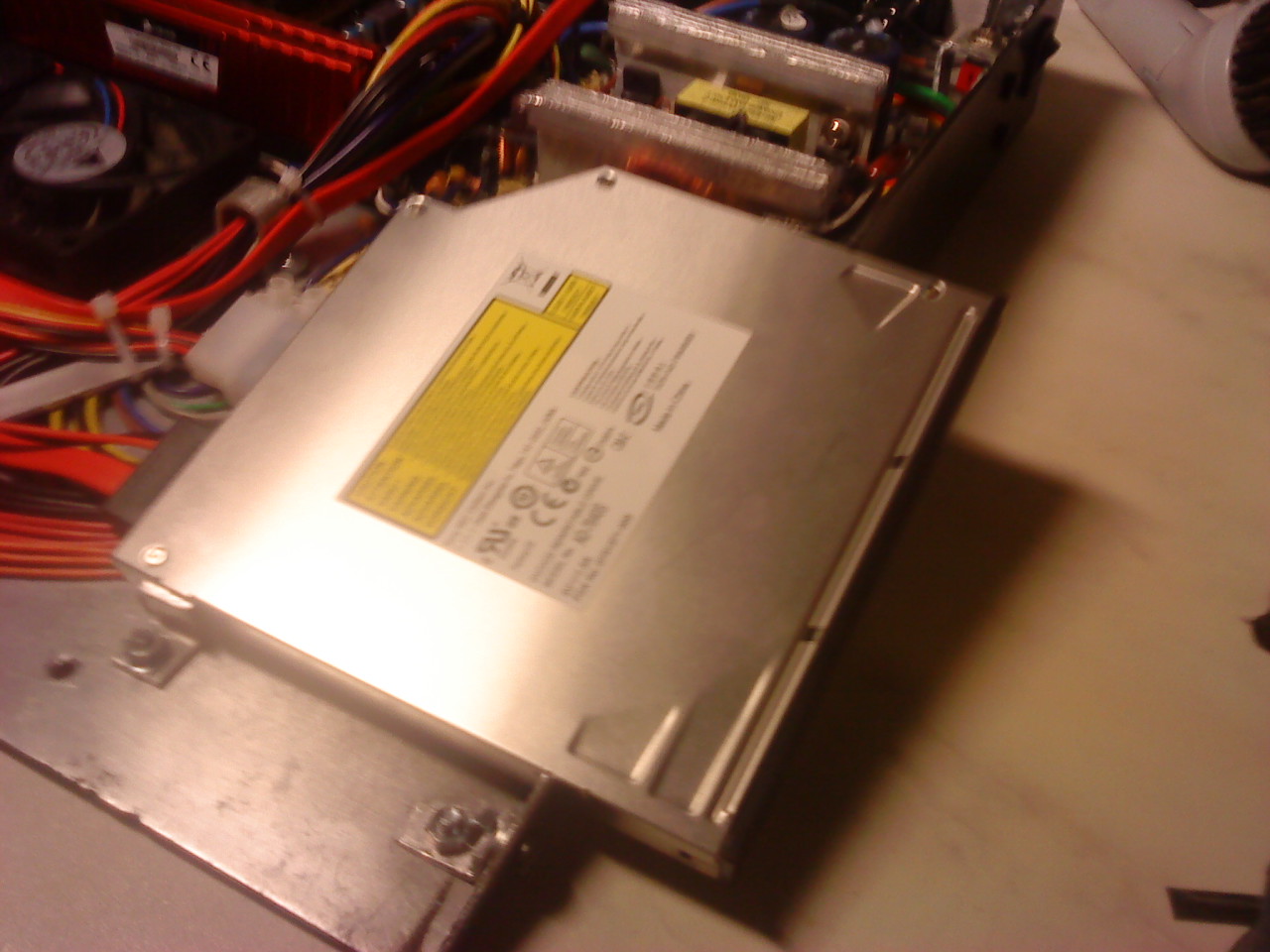

Slott-in DVD monterad.
x
x
x
x
Hål för utbytbar hårddisk har sågats upp.
x
x
x
x
x
x
x
x

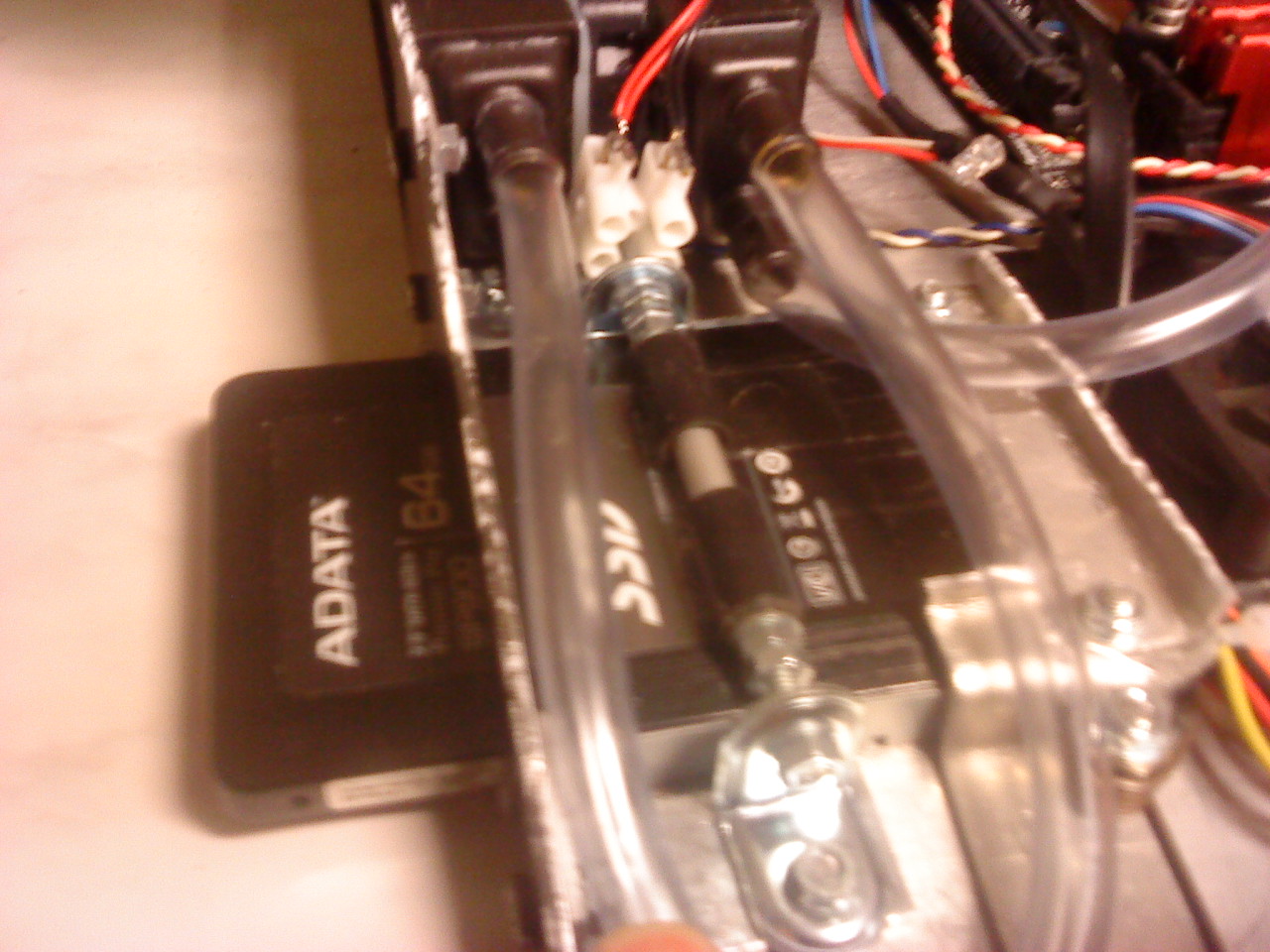

Hårddisken (SSD) utan mekanism har monterats.
x
x
x
x

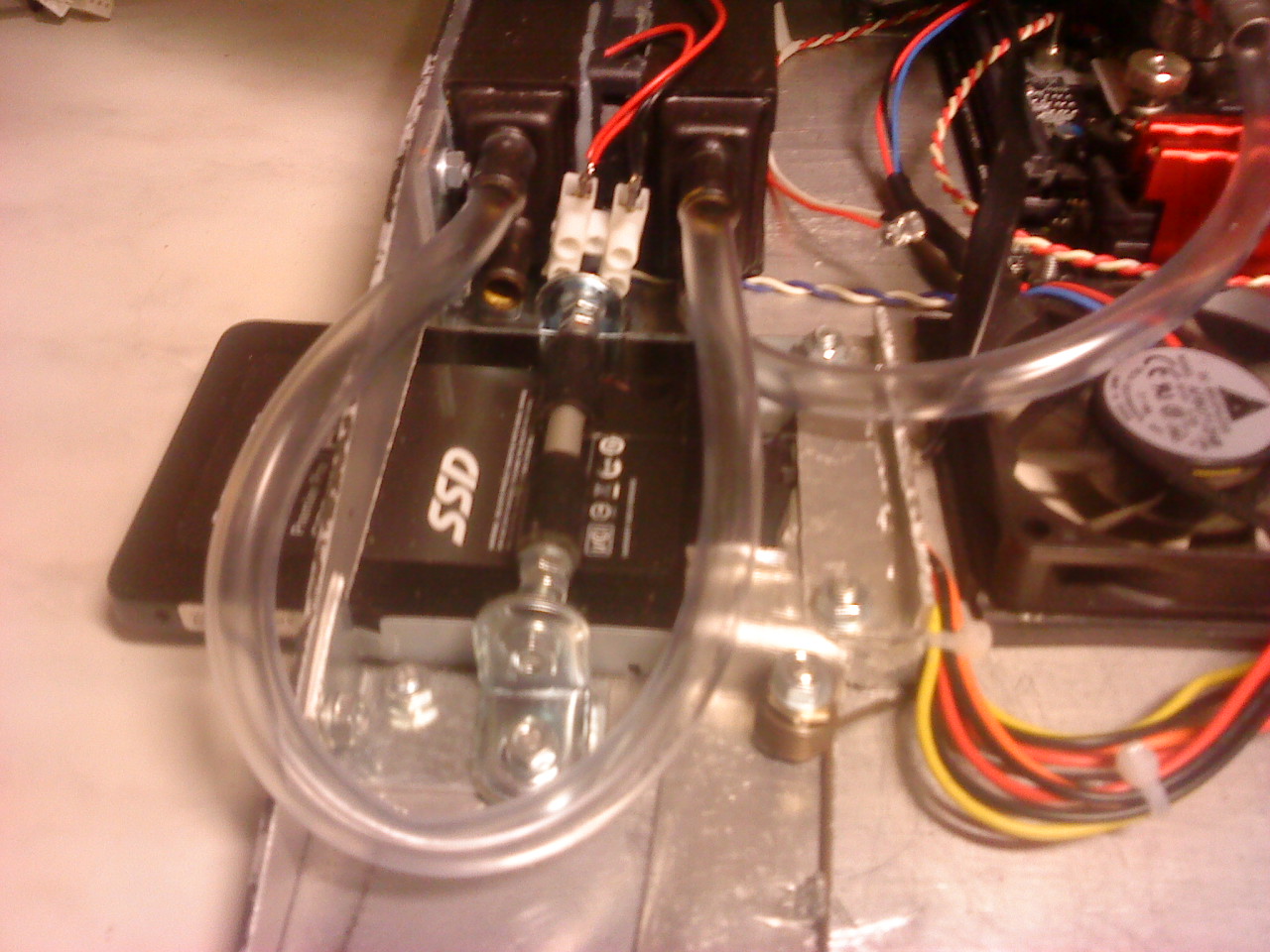

Dragningen av kylslangar har påbörjats. Här är det bara två kylmoduler monterade. En tredje tillkom senare. Armen för att lösgöra hårddisken från kontakten går här ut framåt. Jag ändrade det sedan till att gå ut på sidan bredvid hårddisken.
x
x
x
x
En närbild.
x
x
x
x

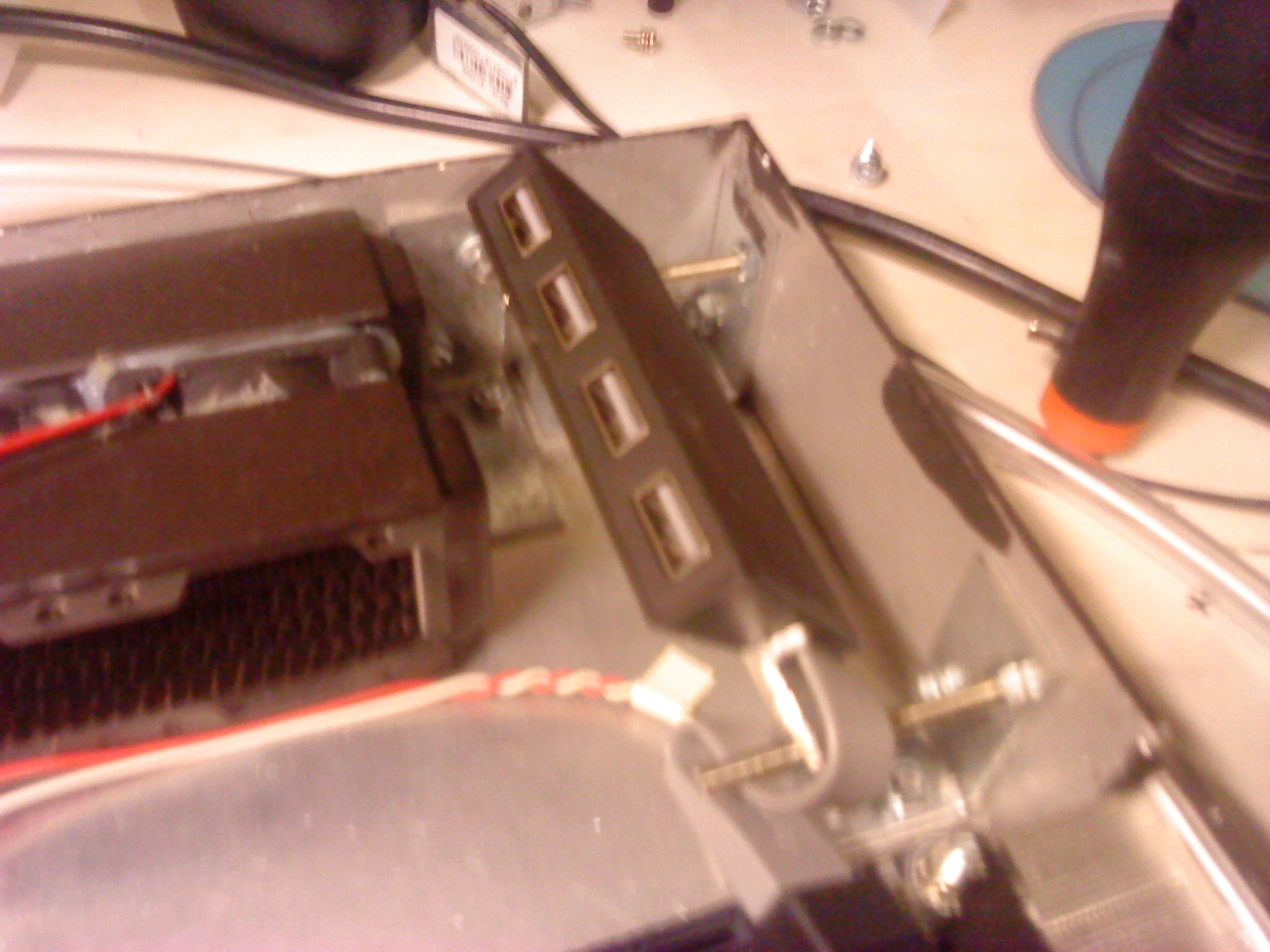

Montering av extra USB.
x
x
x
x

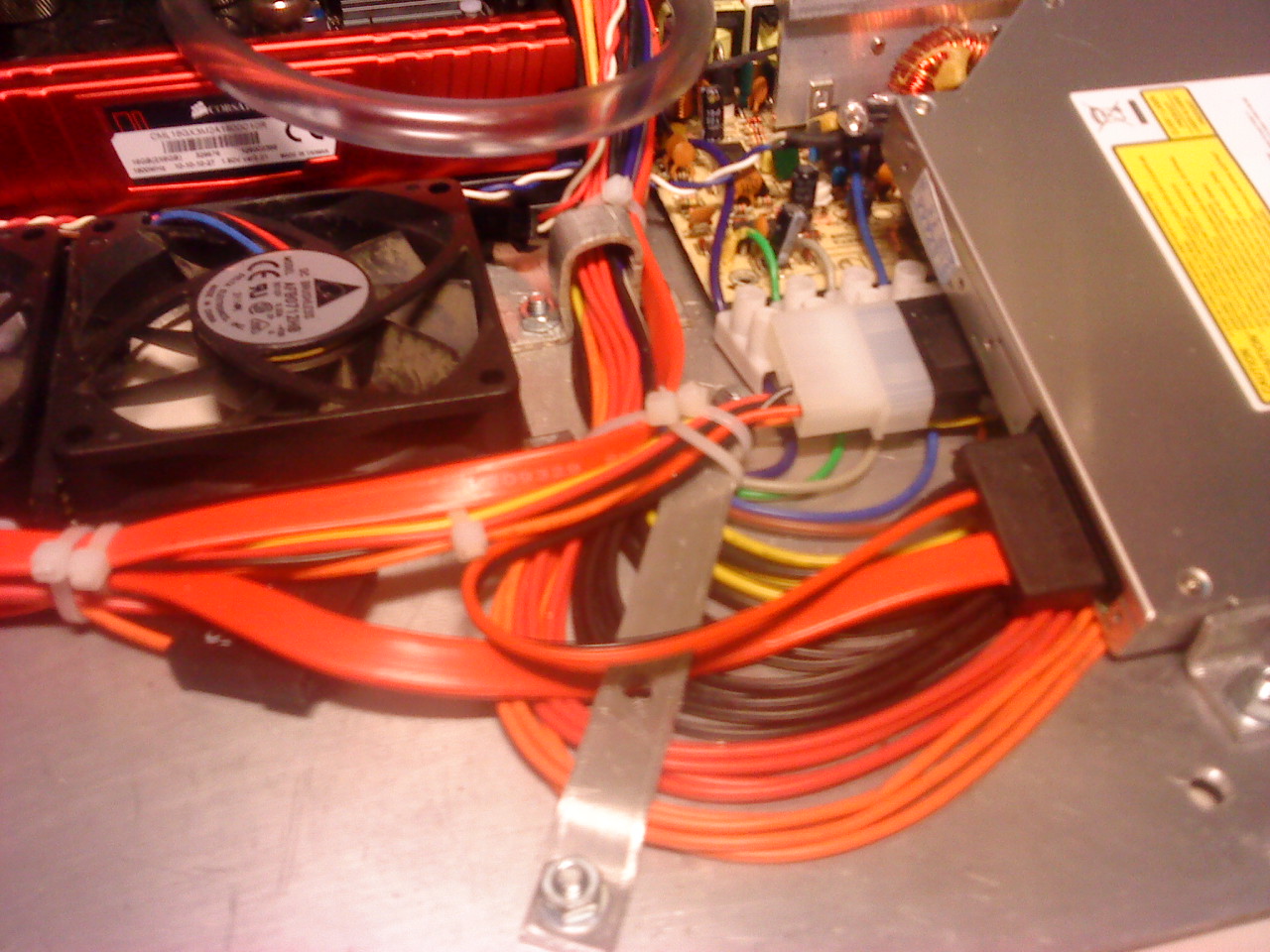

Kabeldragning har påbörjats.
x
x
x
x

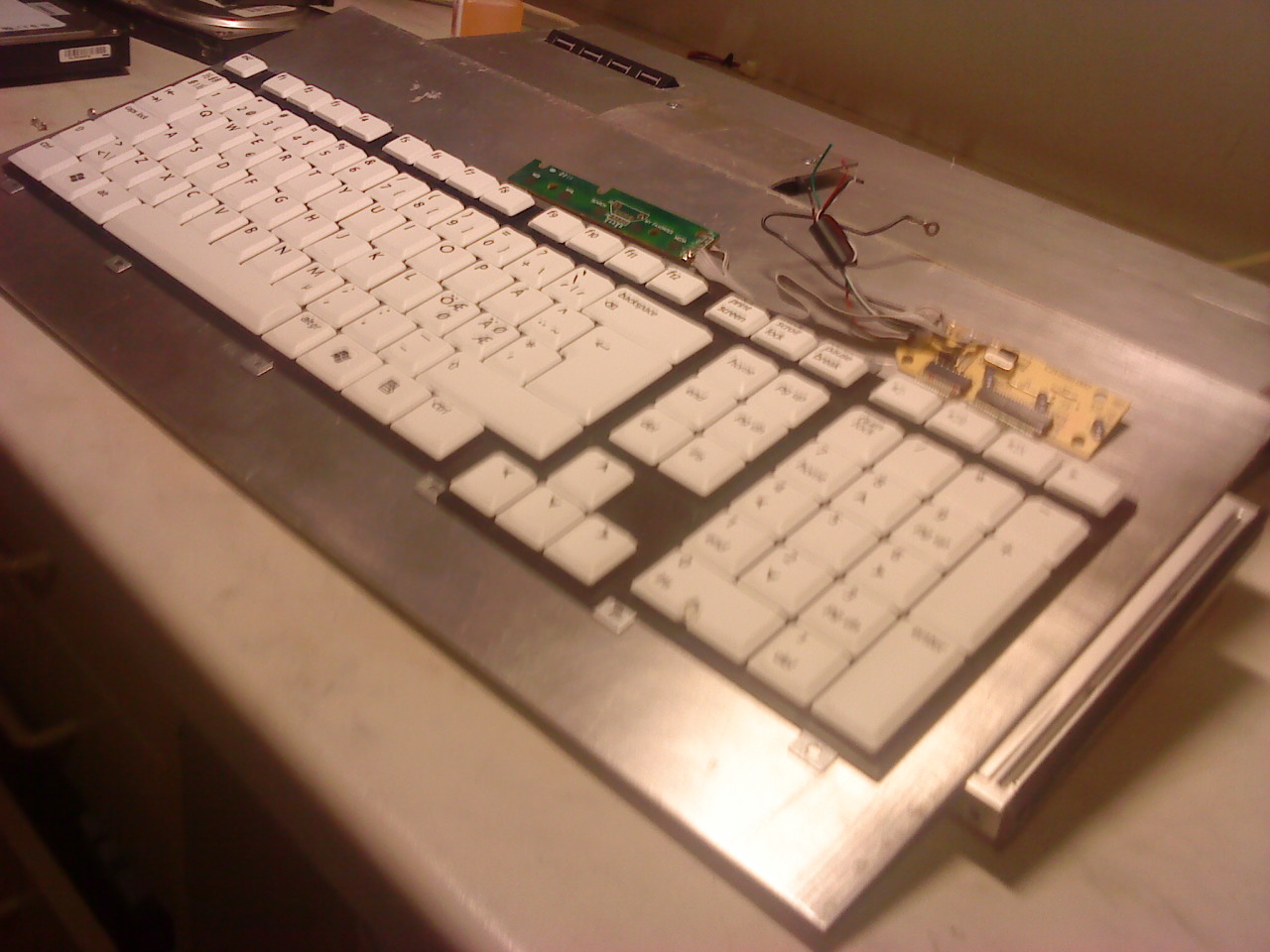

Tangentbordet av “klick”-typ har byggts.
x
x
x
x

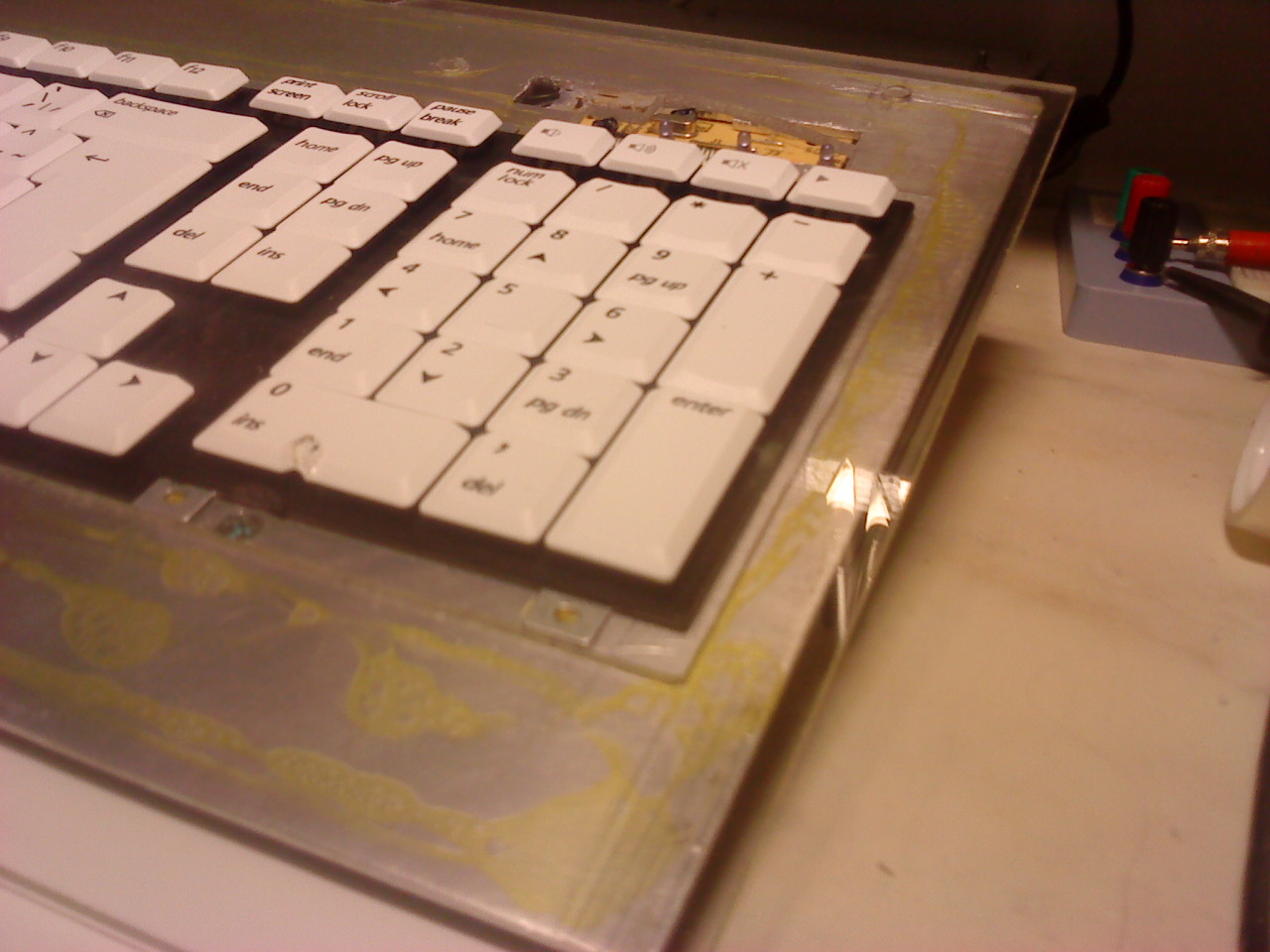

En 5mm genomskinlig plastskiva har sågats ur och limmats fast på tangentbordet.
x
x
x
x

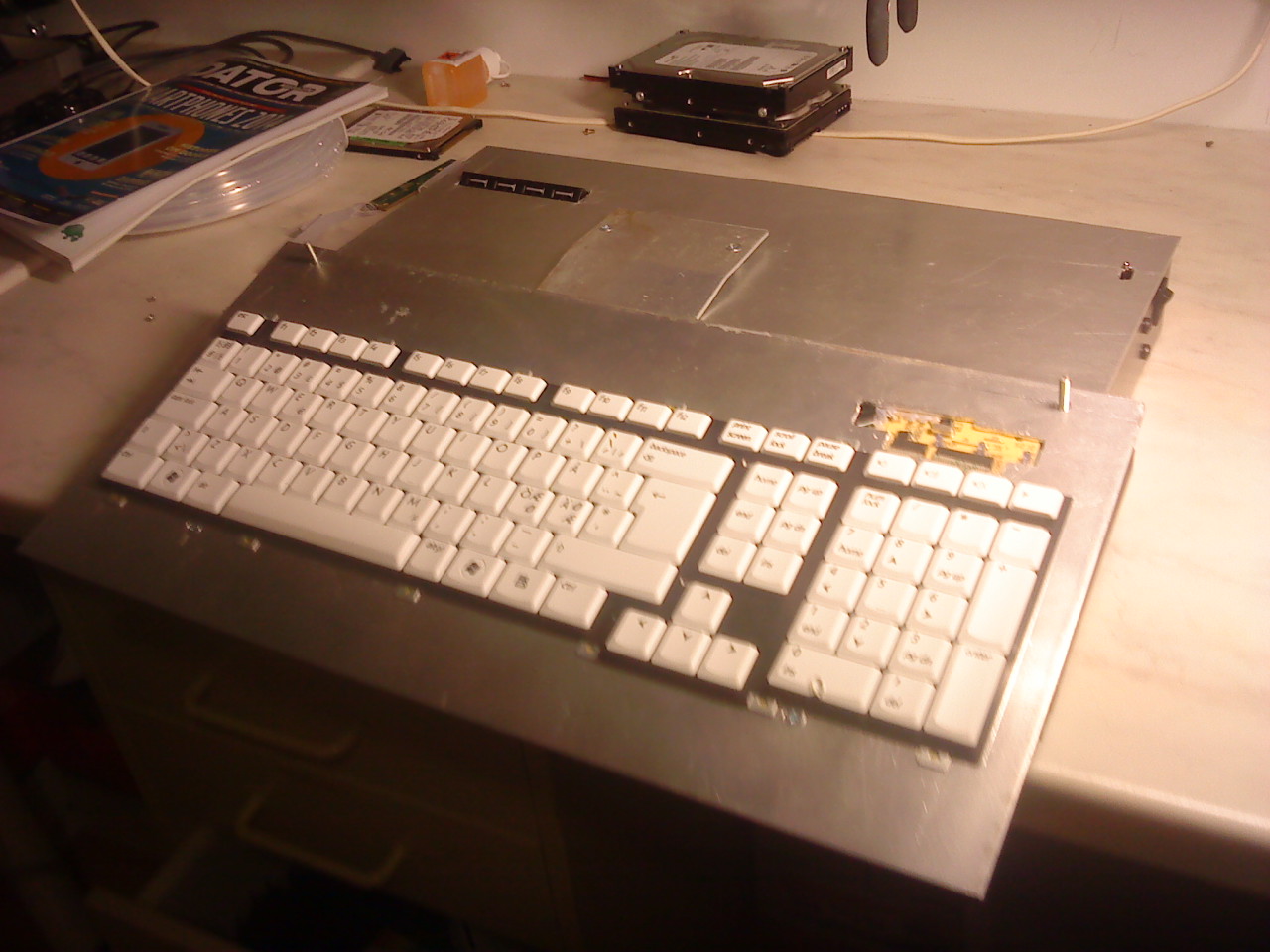

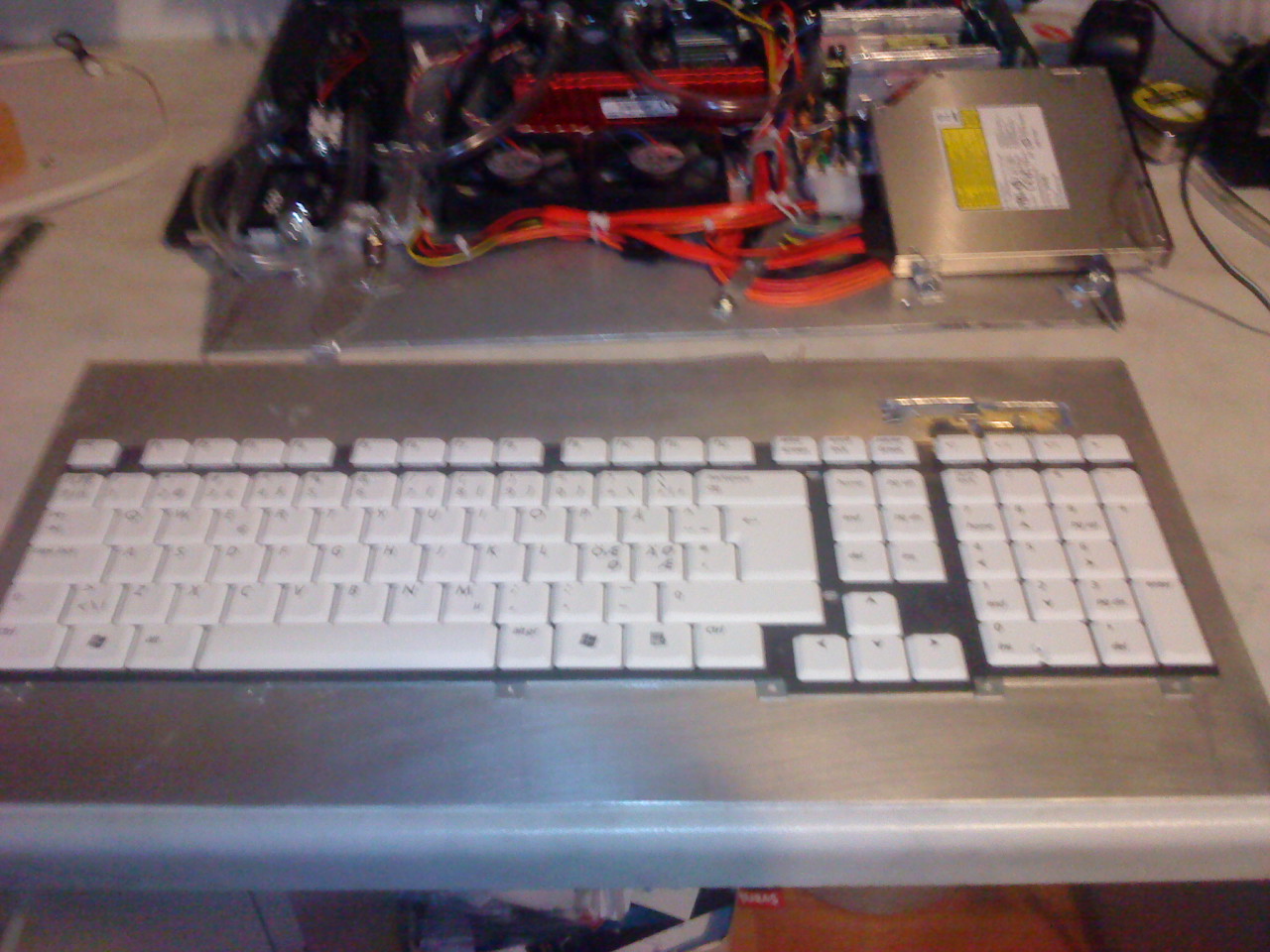

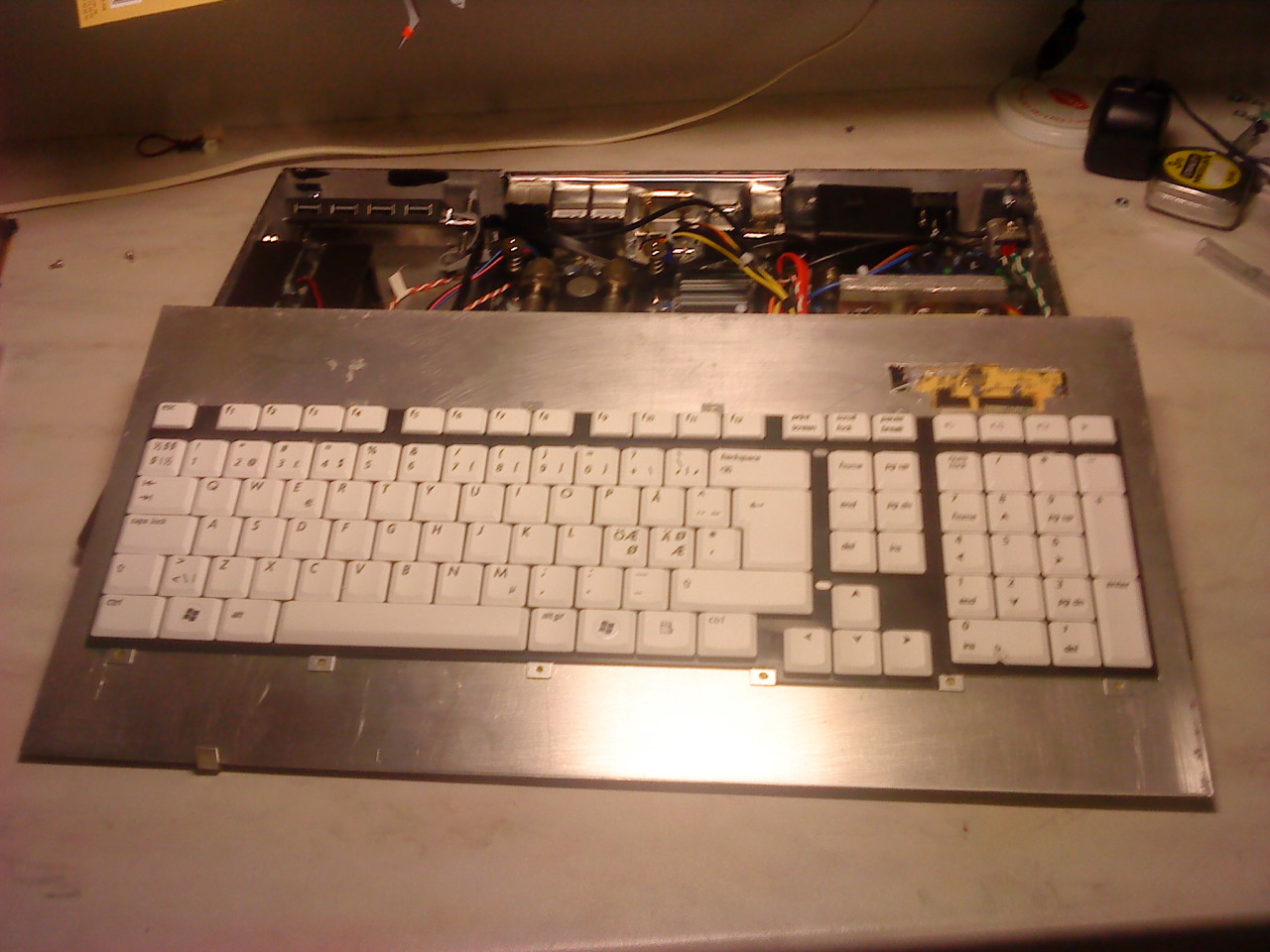

Tangentbordet och locket har provmonterats här. Lägg märke till USB-kontakterna längst bak till vänster.
x
x
x
x

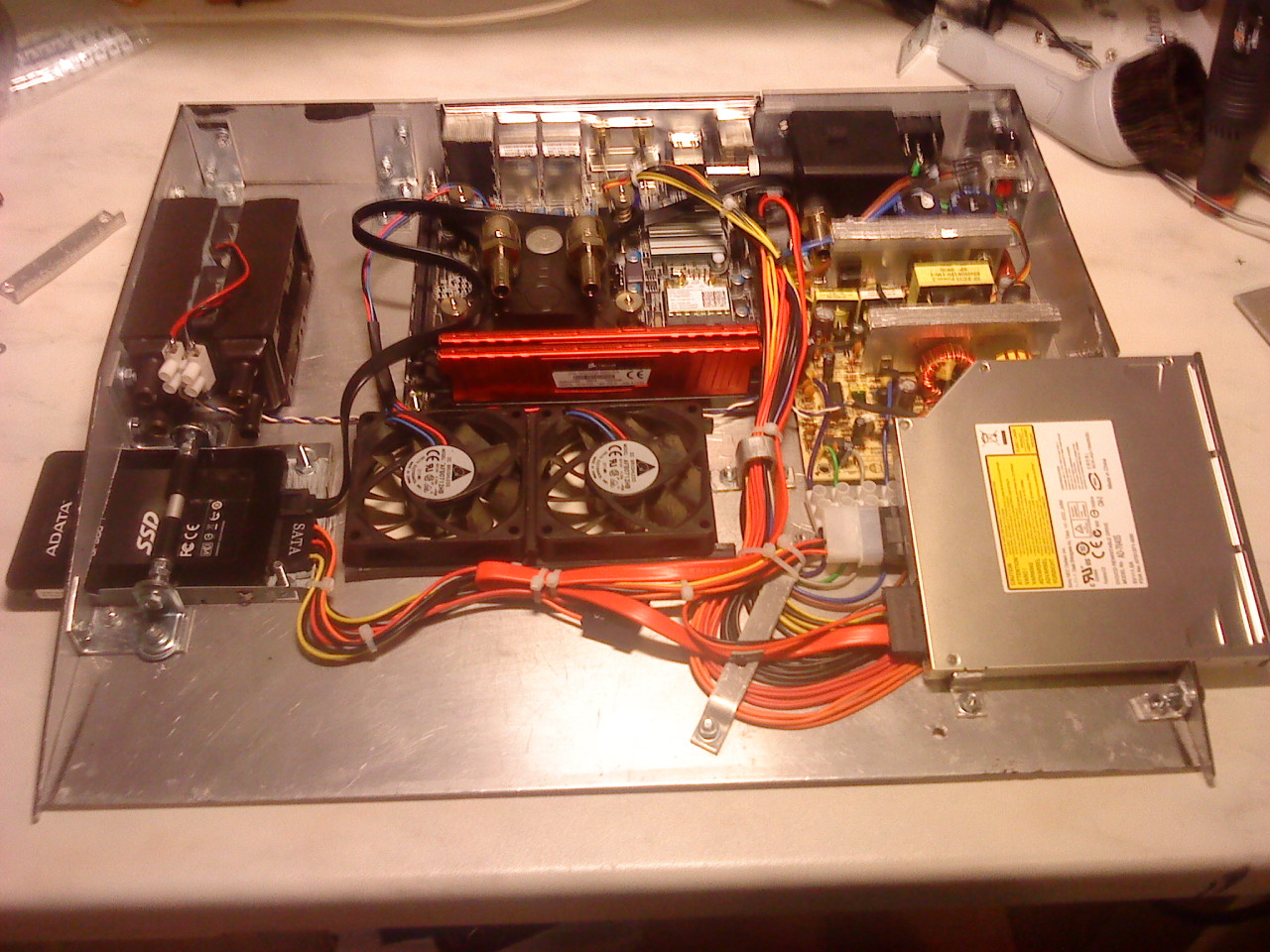

I bakgrunden syns hela datorns innanmäte. det kommer dock att bli fler detaljer monterade, bla en kylare till.
x
x
x
x
längst bak till höger skymtar den svarta vattenpumpen. Slangdragningen är inte klar ännu.
x
x
x
x

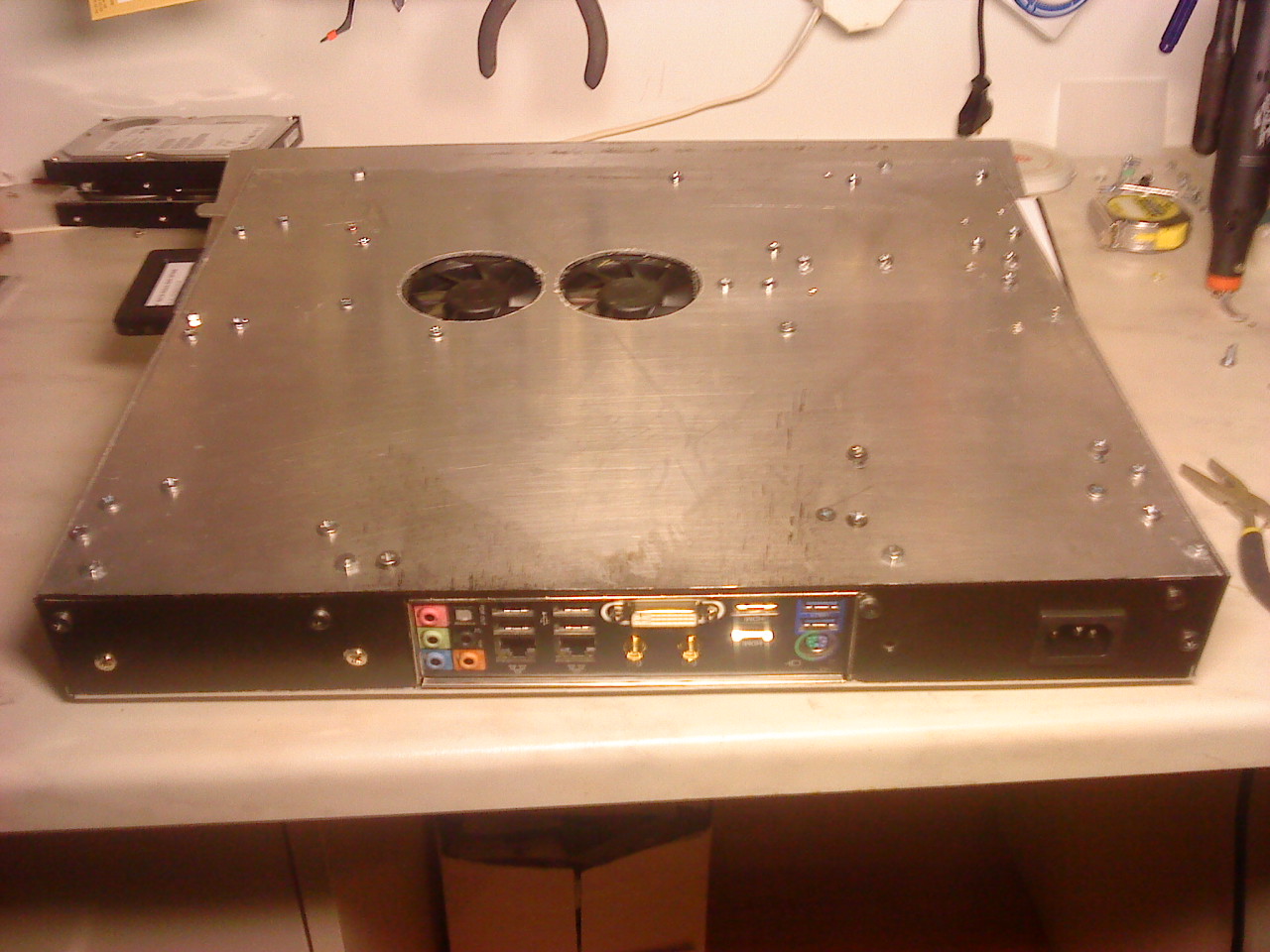

Undersidan av datorn visar de två fläktintagen med fläktar.
x
x
x
x

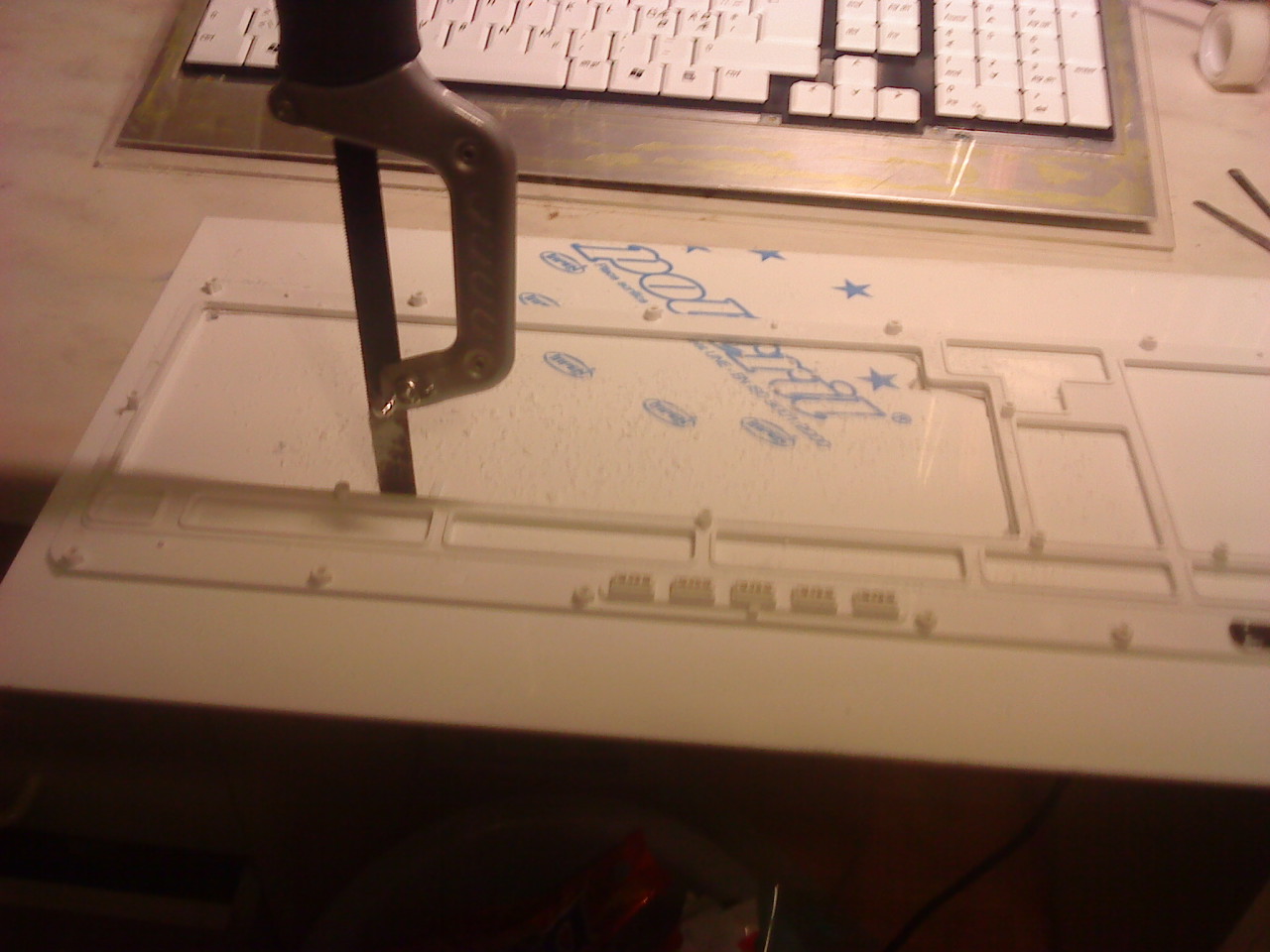

Datorn skall kläs i vit plast och här har sågningen av den börjat.
x
x
x
x

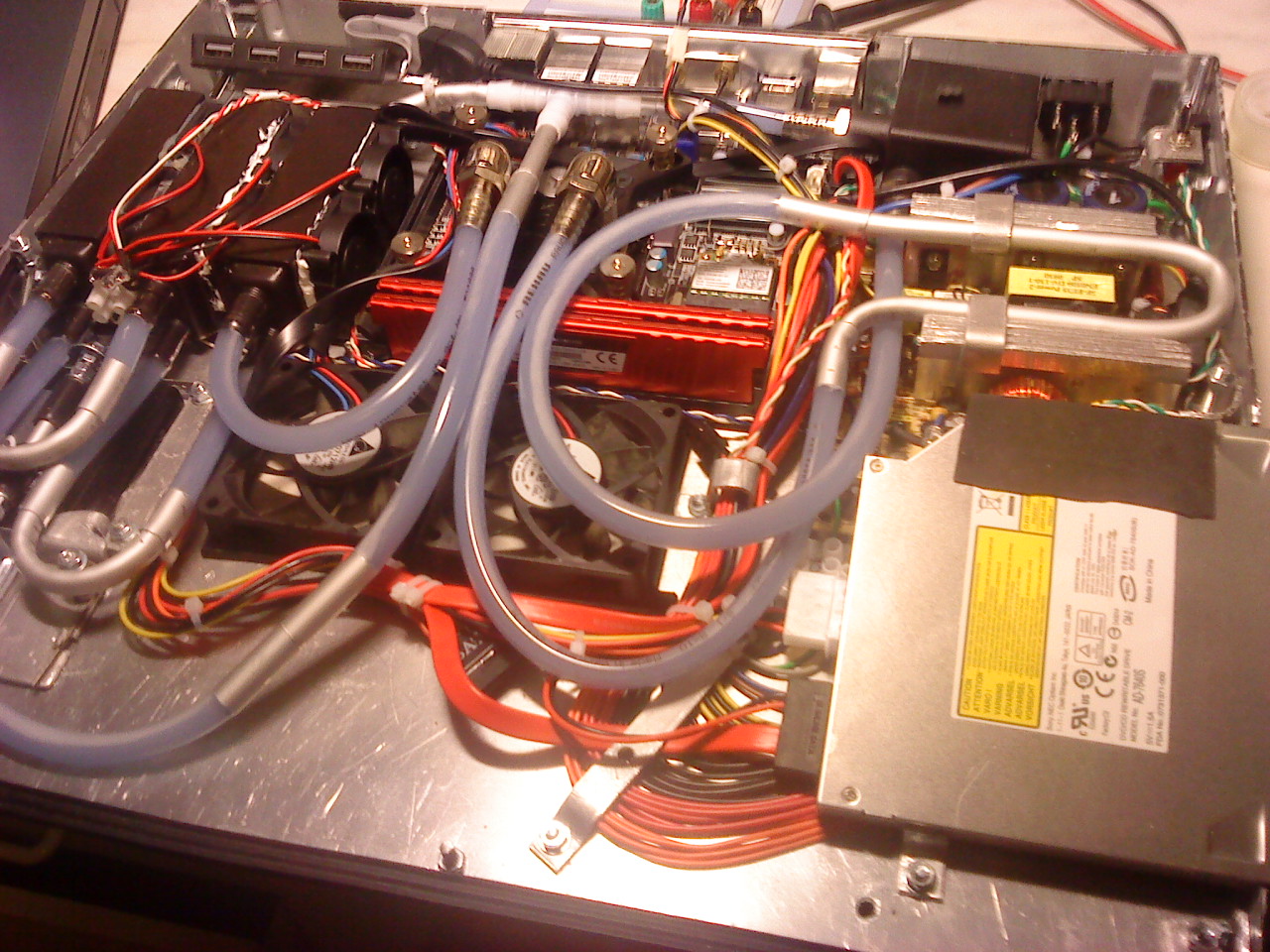

Den tredje kylmodulen är monterad, slangarna dragna och vatten är fyllt. Lägg märke till kylningen av nätaggregatet av ett böjt alu-rör till höger i bild. det börjar bli trångt under huven nu….
x
x
x
x

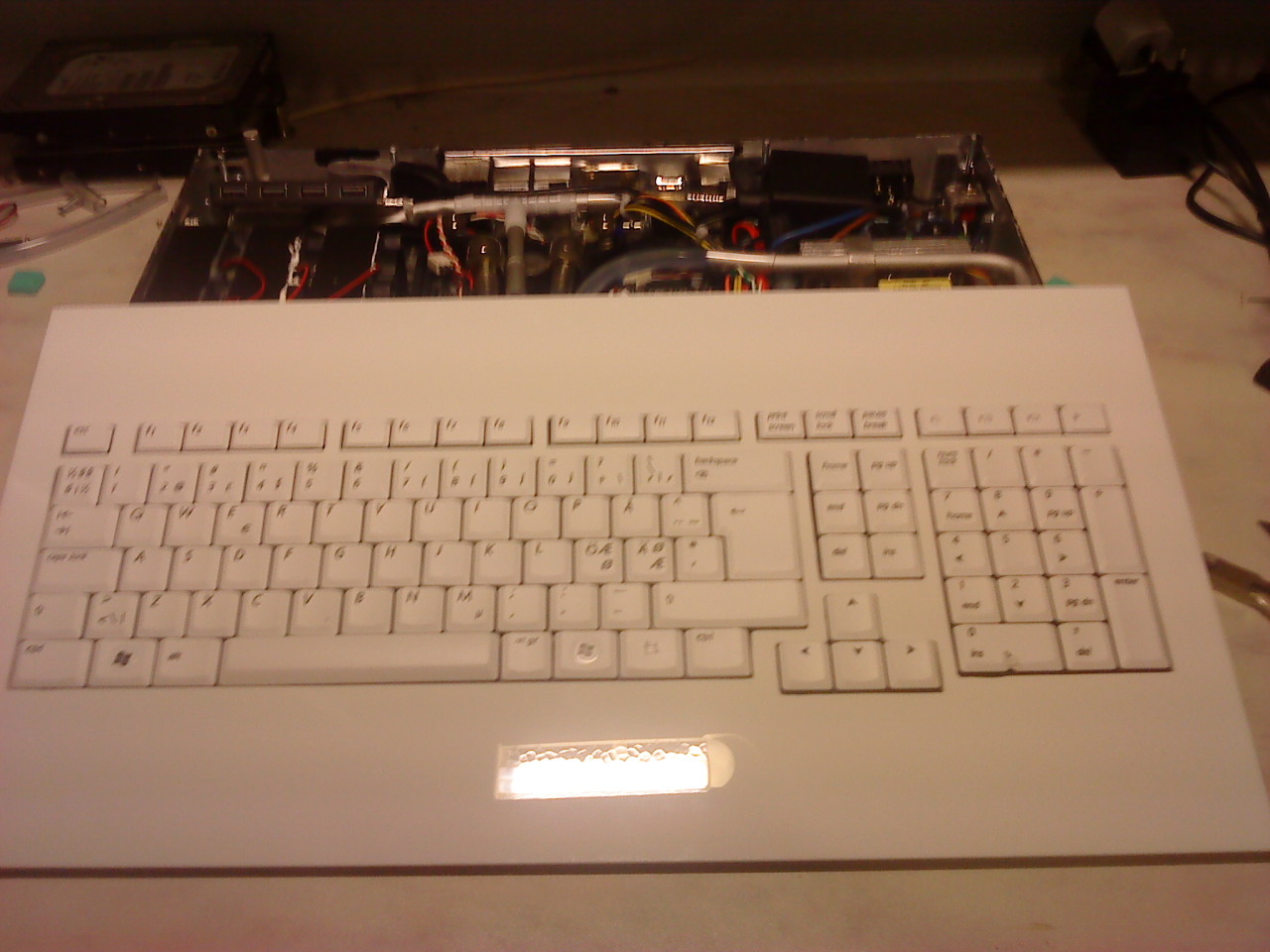

Tangentbordet är klädd med utsågad 3mm vit högglansplast.
x
x
Dx
x

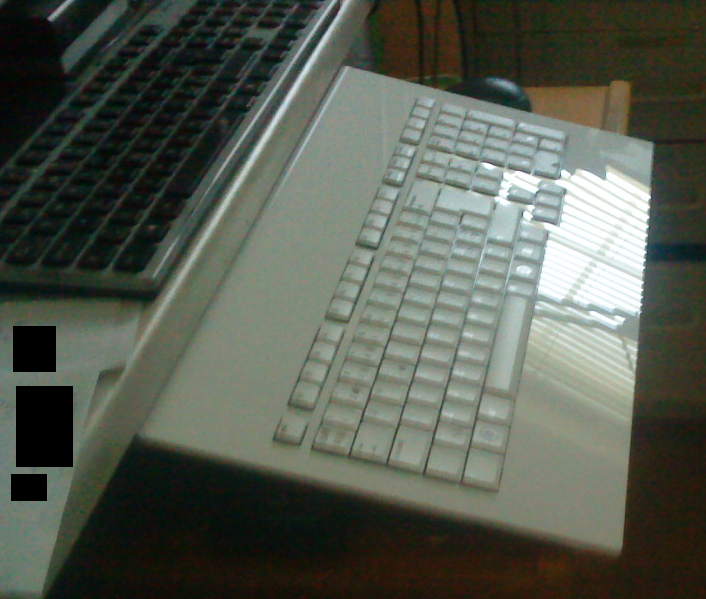

Datorn klar

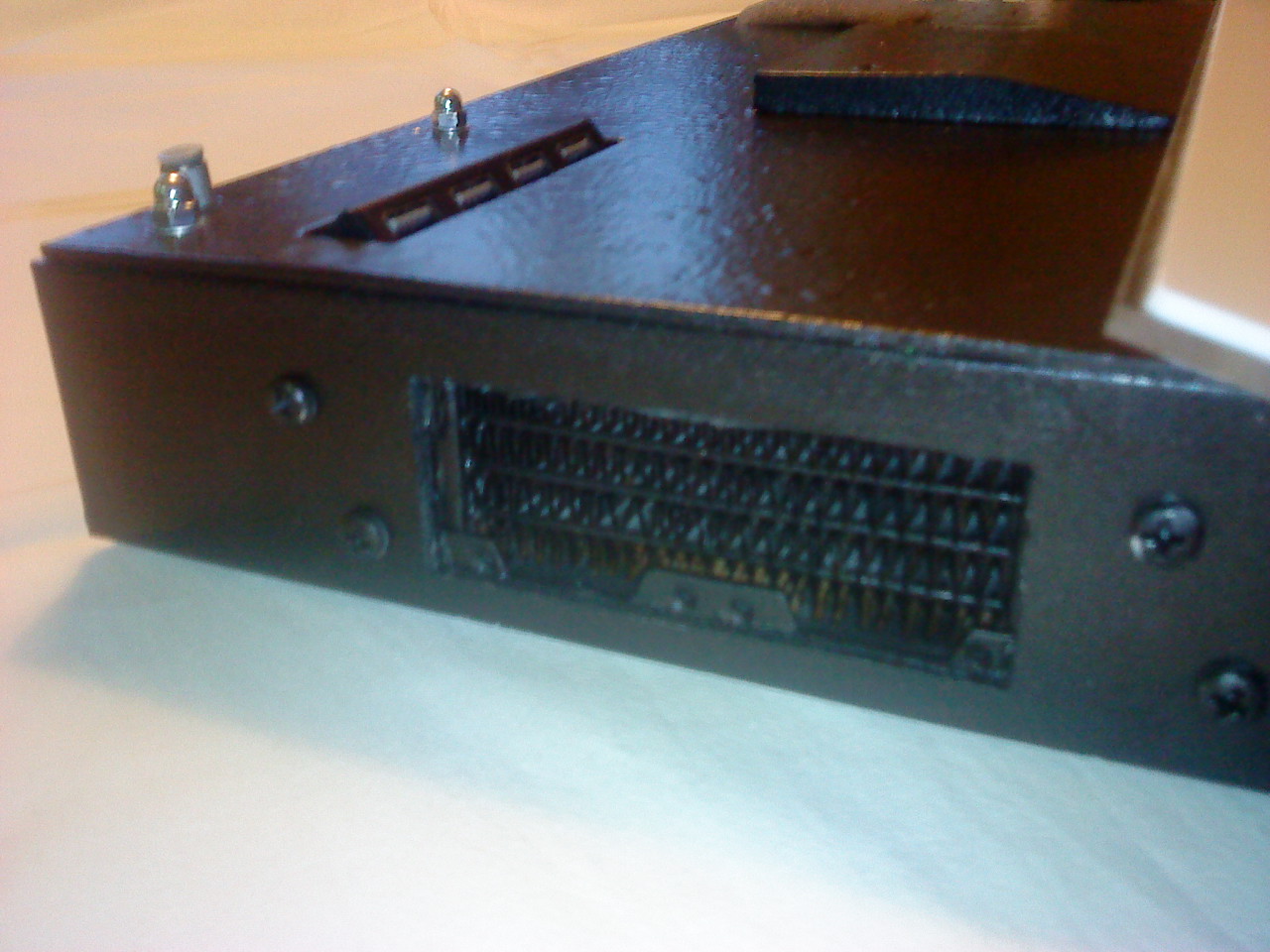

Överdelen på datorn är lackad i svart krymplack (blev inte så bra). Lägg märke till kylluftutloppet.
x
x
x
x

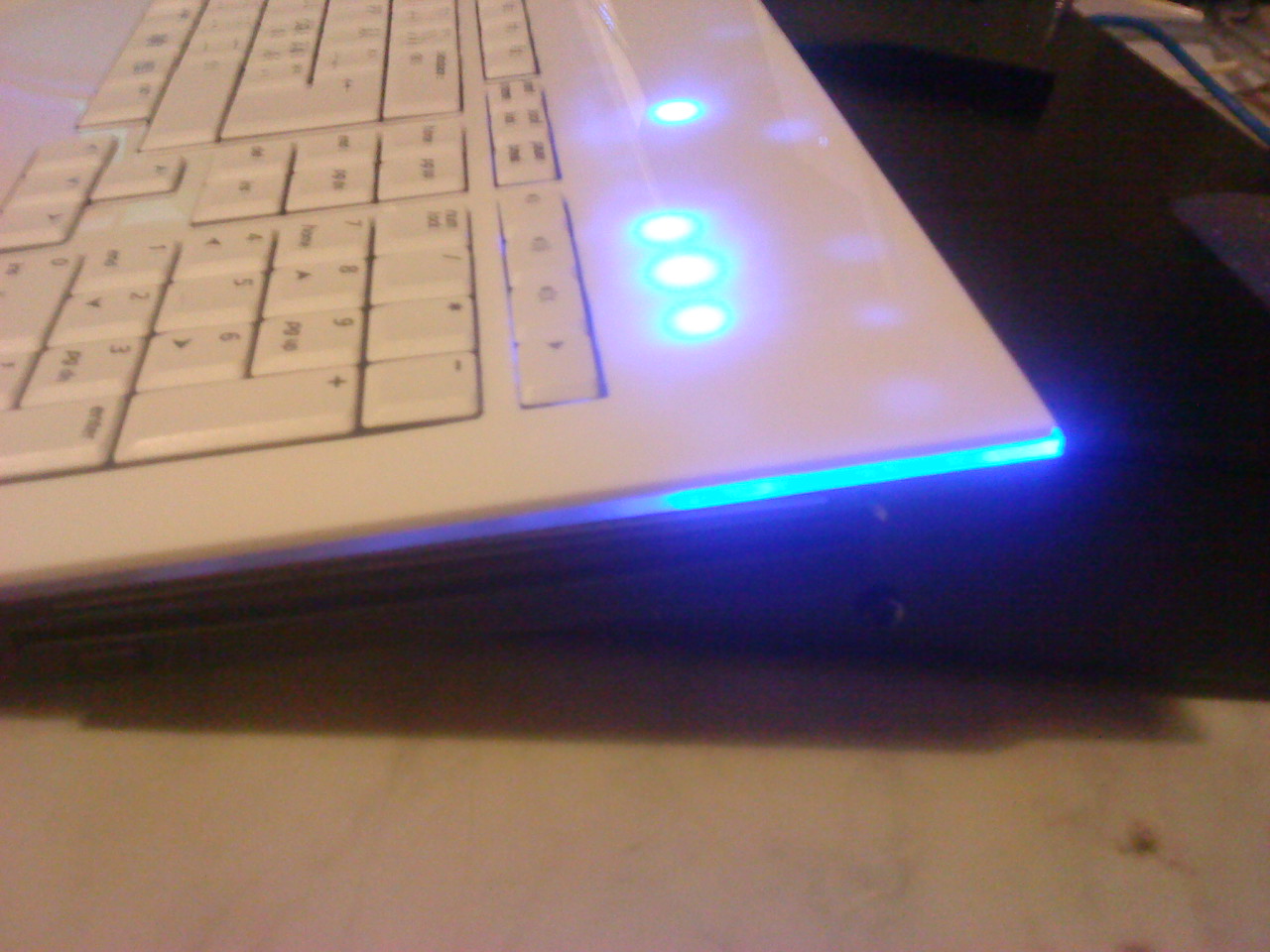

En stilstudie…
x
x
x
x

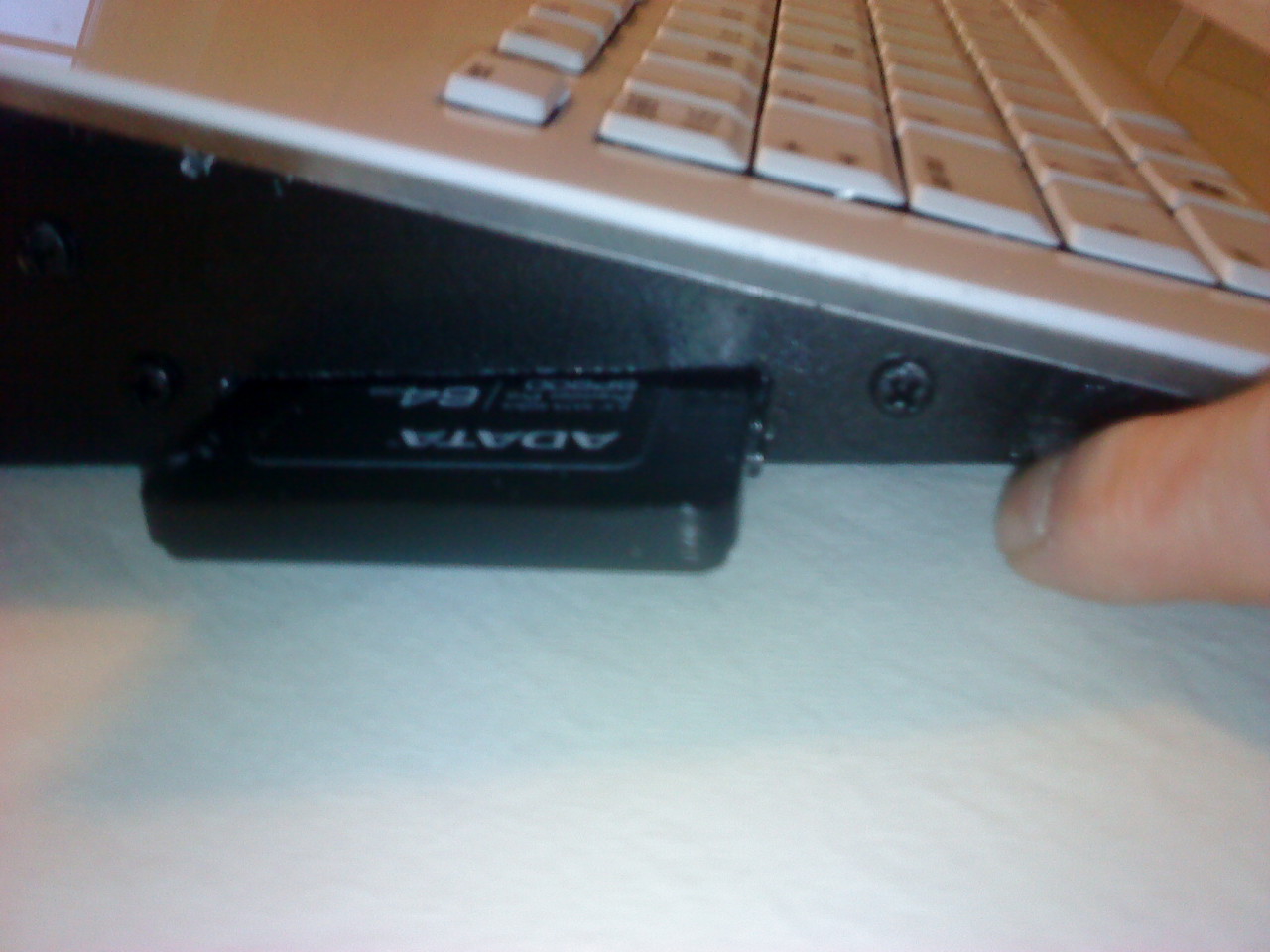

Drar i spaken för att få ut hårddisken.
x
x
x
x

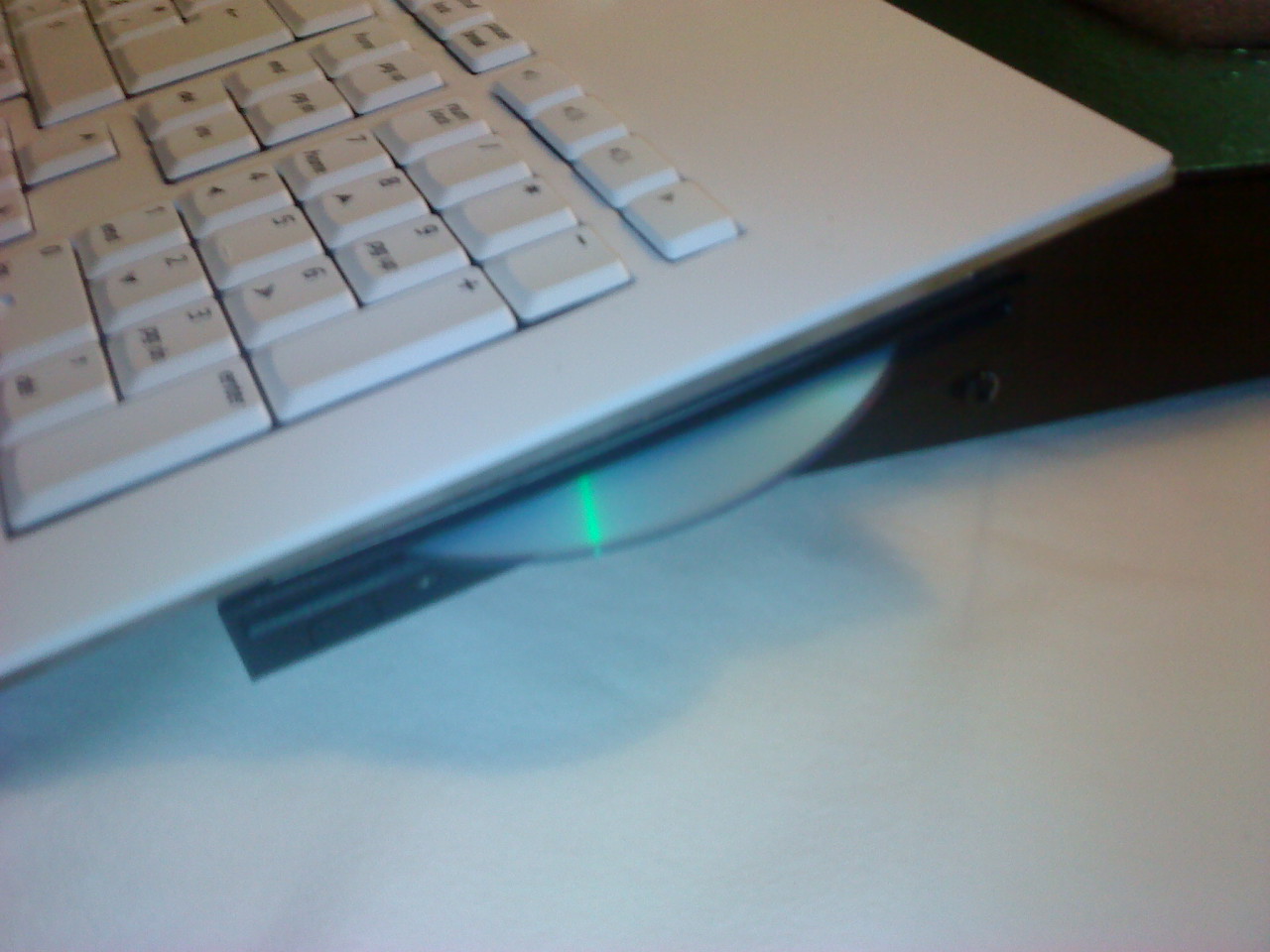

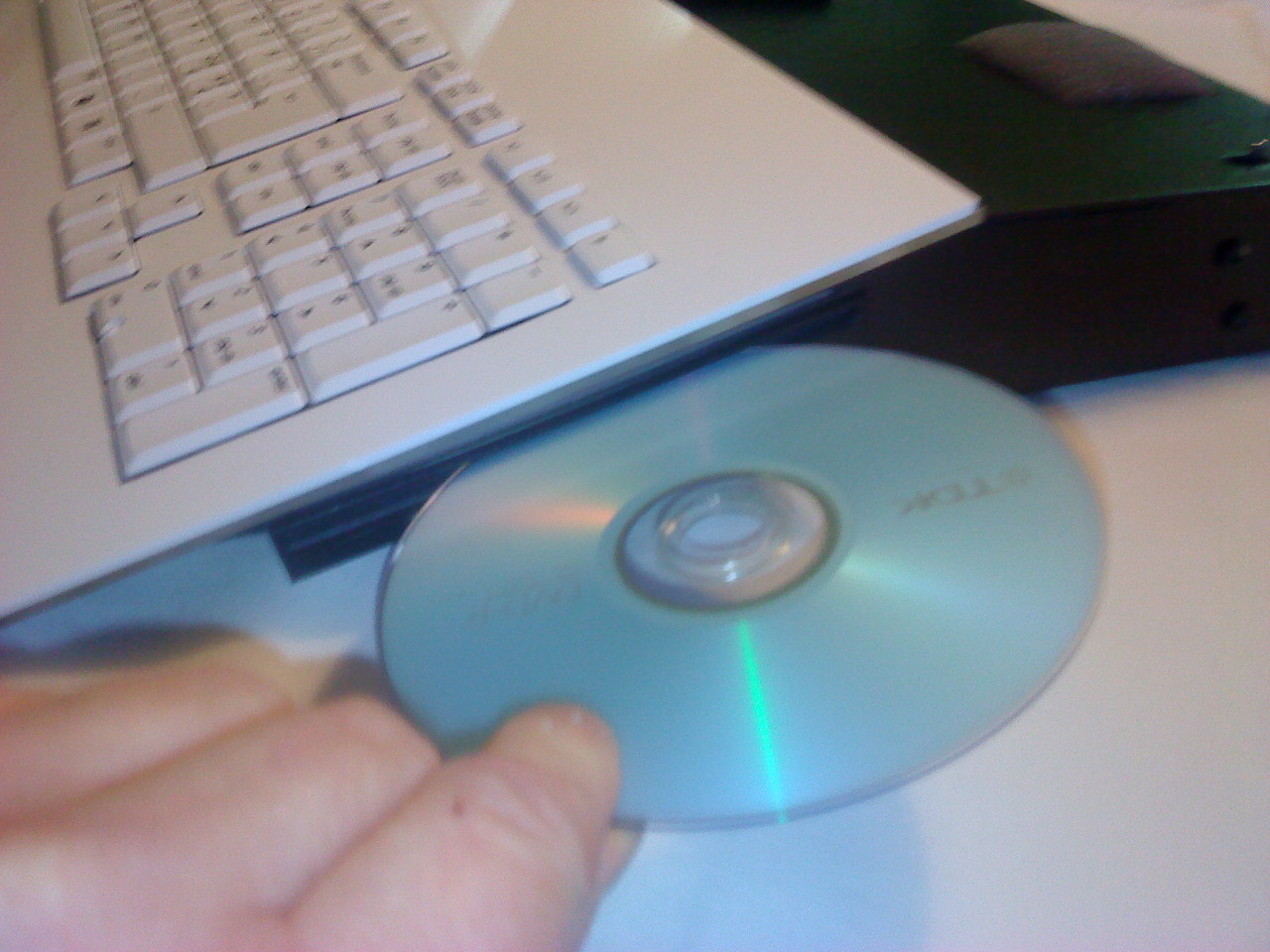

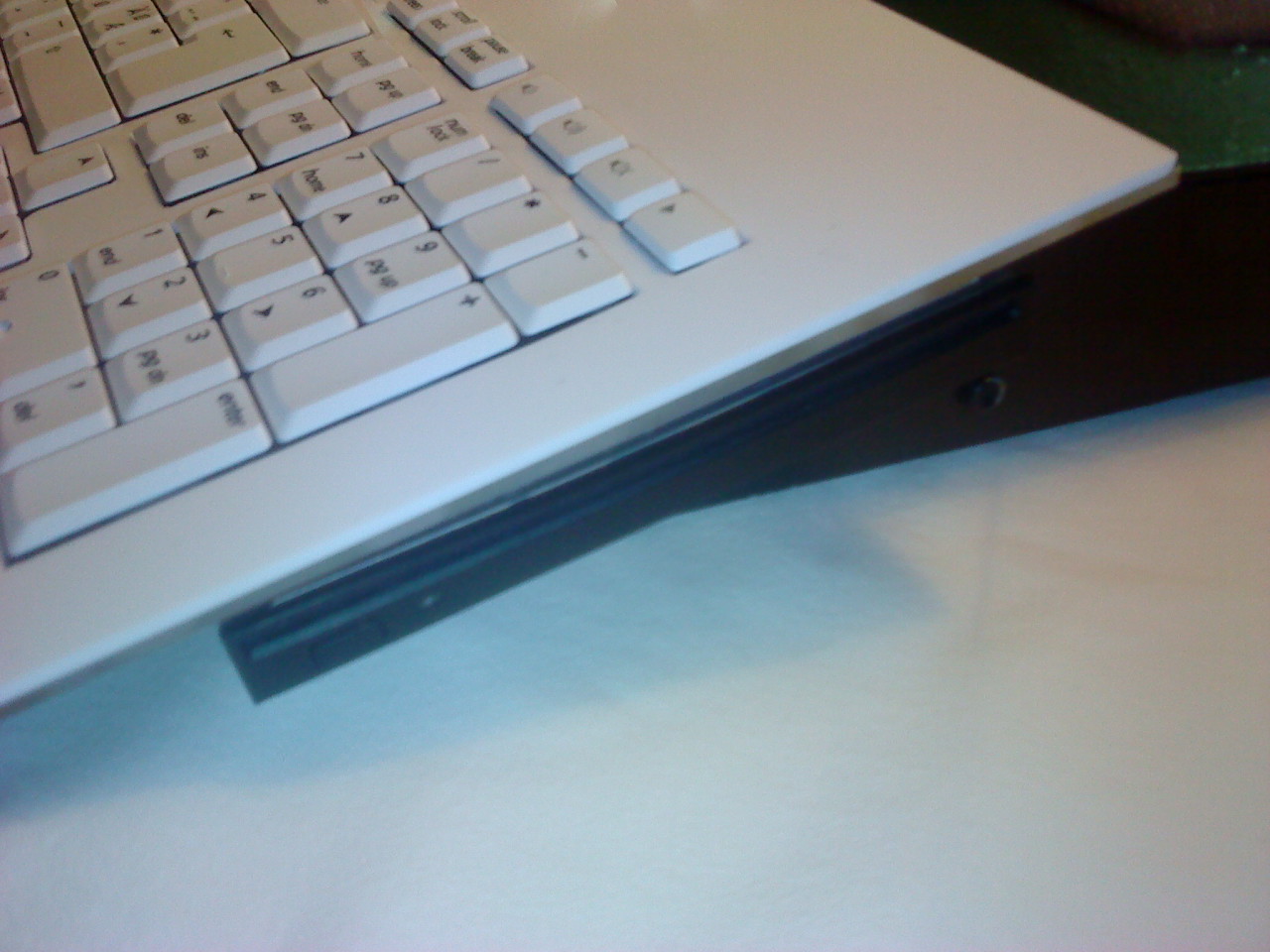

DVD-skiva i slottin-spelaren.
x
x
x
x

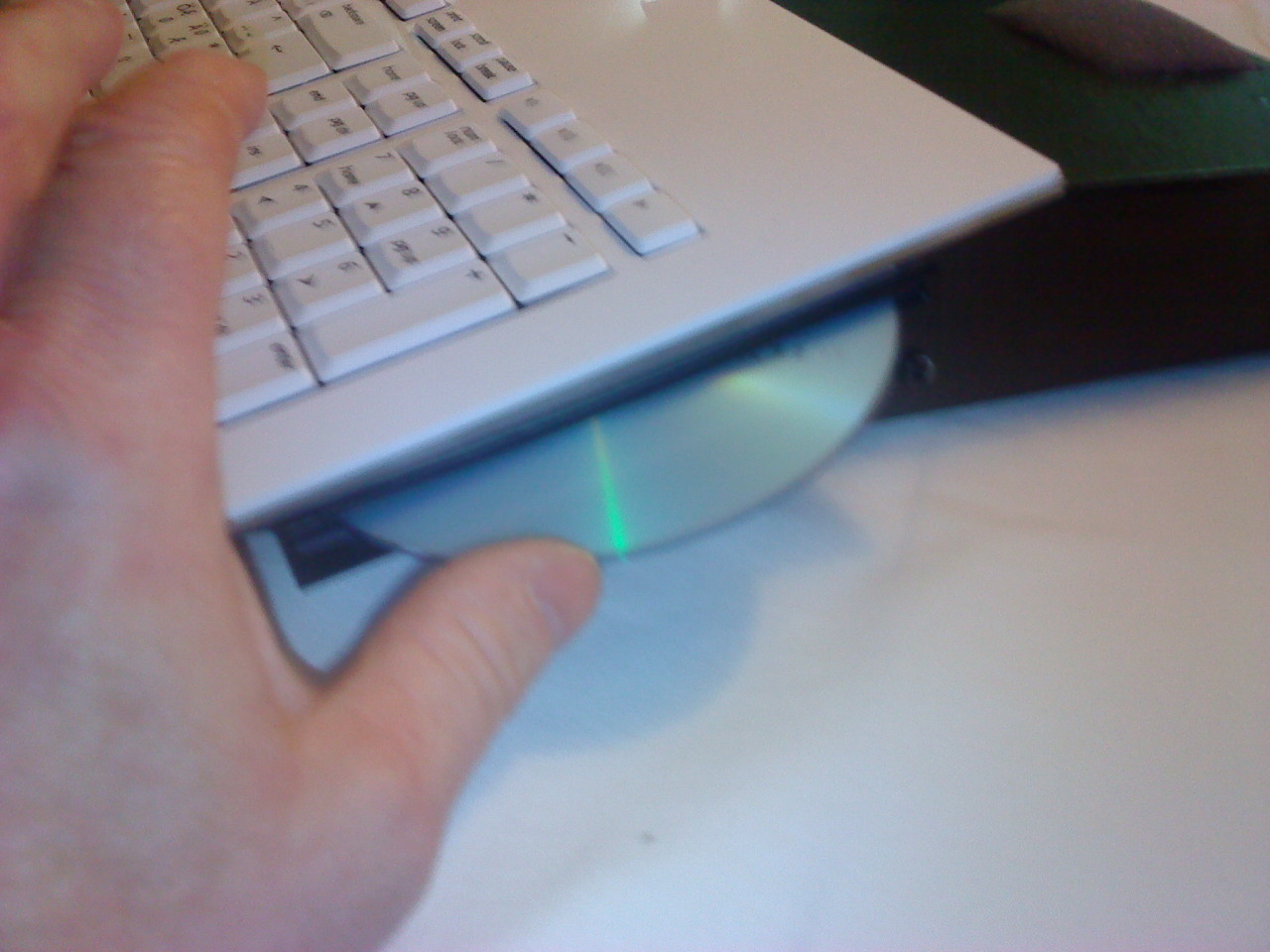

DVD:n på väg in.
x
x
x
x
Snart hela inne.
x
x
x
x
Där försvann den in.
x
x
x
x
Första gången datorn startades fungerade allt direkt. Installation av drivrutiner och Windows gjordes utan problem. Windows 7 Ultimate installerades på några minuter. Jag överraskades av hur snabb denna dator är. Windows startar upp på ca 7 sekunder, en programkod på 1,7 mb kompileras på under en sekund osv.
x
x
Datorn på plats!
Den är placerad på en utdragbar skiva under bordet. Denna dator används endast att surfa med och lite annat vardagligt. Vad som inte framgår är att den är stöldsäkrad, som alla våra datorer, genom ett snillrikt system. Om datorn tas från platsen dras en sprint ur som släpper på ström genom hårddisken och gör den obrukbar. Utöver det är datorn fastskruvad på underlaget med genomgående vagnsbult. vagnsbult har runda skallar och omöjliga att skruva upp från utsidan. Till detta kommer ett par system som gör att vi kan hitta datorerna per omgående om de stjäls. Datorn byggdes för ungefär 2 år sedan eller sommaren år 2013.
Det kommer mer
Jag kommer att visa bygget av flera datorer till. Efter denna kommer två identiska datorer att visas som är ännu snabbare än ovanstående. Det är våra arbetsdatorer och är byggda endast för att vara snabba. Jag klockade upp dem till nära 6 Ghz men då gick värmen upp till över 80 grader utan att man gjorde något med datorerna så jag klockade ner dem till betydligt modestare 5,2 Ghz…..
